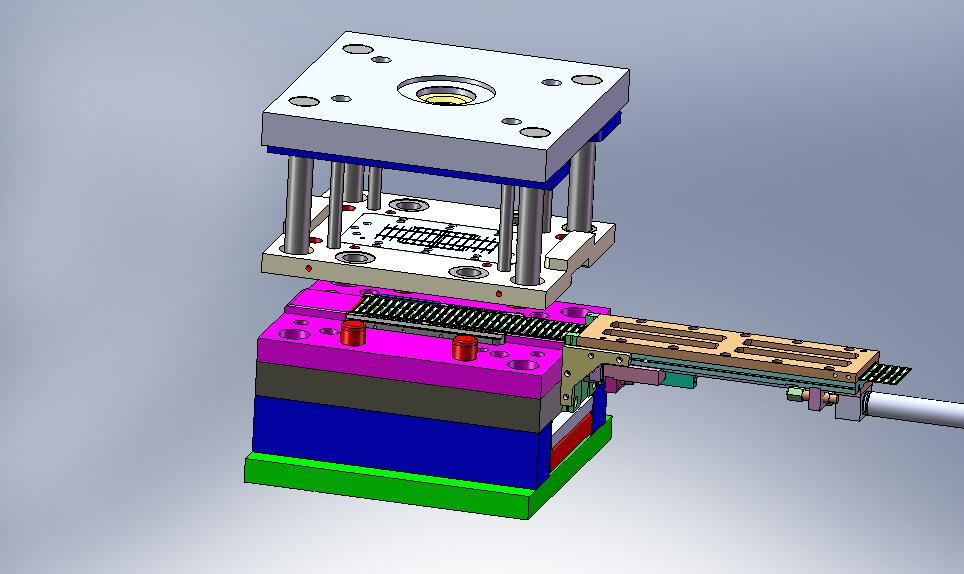

1.将PRO/E的图形放到word文档里（上海模具设计培训）

　　方法一：先在Pro/E中在线框模式(在绘图模式下也可以)下直接另存为*.CGM文件，然后在WORD中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图

　　方法二：直接使用抓图软件(如HyperSnap-DX)抓图，朔椒ㄊ屎喜噬?牡阄煌?

　　2.POR/E渲染用自定义图片

　　视图>颜色和外观(野火版)中

　　3.如何将Pro/E中的零件调入3D MAX中进行渲染

　　先将零件输出为igs文件(方法为File > Save a Copy > 出现Save a Copy对话框，在type栏中选择IGES(*.igs)

　　在3D MAX中调入igs文件进行渲染

　　4.渲染功能

　　野火版的使用了CDRS相同的渲染引擎，效果好多了;渲染功能在View > Model Setup > PhotoRender

　　改变零件中的实体或曲面的颜色功能在View > Model Setup > Color and Appearance

　　5.关联视图

　　view->Relate View ，点选视图，点选需要关联的Item。

　　6.创建打死边Wall。

　　Sheetmetal---Wall---Extrude---use radius，

　　一：使用钣金件内侧边拉伸建立特征，其inside radius必需为0;

　　二：使用钣金件外侧边拉伸建立特征，其inside radius必需为0;要画外侧轮廓线。（上海机械模具培训）

　　7.创建压边

　　先切除缺口;

　　Sheetmetal---Wall---Extrude---use radius在切除边上拉伸特征。inside radius设为0。

　　8. 翻孔攻丝

　　打底孔;

　　Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线;定义Radius;

　　Cosmetics---Thread，注意选择翻孔上来的直孔璧。

　　9. 修改Partial view或detail view的显示边界

　　View-〉Modify View-〉Boundary;

　　10. 将视图转换为与模型无关

　　Modify view-〉Snapshot（上海模具Proe培训）

　　11. 伪造Drawing尺寸

　　选尺寸-〉Proparents-〉在Text中将D改为O;

　　写你自己的尺寸;也可以标注公差：如：

　　@O300@++0.05@#@--0.02@# 基本尺寸300，上偏差0.05，下偏差-0.02

　　注意：只对手工添加的尺寸有效，show的尺寸不行。

　　12.标注

　　在Config中加入allow_3d_dimensions Yes

　　13.Shell抽壳时间，不能有锐角边界，最好C1连续;

　　厚度不大于最小圆角半径(曲率半径)

　　14.组件中模型的简化表示(利于快速刷新)

　　Views-〉Modify View-〉View State

　　组件模示中建立简化表示(SimplifiedRepresentation)

　　15.显示球标

　　BOM-〉Show-〉Show all;

　　修改球标类型：Change Type-〉选重复区域-〉选Simple等(也可以定制，选Coustom)

　　16.筛选表格

　　Table-〉Repeat Region-〉Filters

　　可以使用关系式：&fam.inst.param.name!=**

　　17.表格分页（模具设计培训）

　　Table-〉Pagination

　　18.关于关系式的输入

　　我们在添加关系式时，可以不点击“增加add”，而点“编辑关系edit relation”。

　　19. 2键鼠标支持：2button_mouse_mmb_support:yes_no

　　yes :ctrl+shift+左键——旋转

　　20.工程图里PRO自己带的字体不好.有很多缺陷.在加入其它字体以后,计算机速度又跟不上,所以在开始标寸法时,还是用PRO自带的字体,最后要出图时才改为加入的字体,这样就不影响速度问题了。

　　21.iges曲面,遇到实在不能直接修复的面,建议切换到legaacy模块,使用里面的曲面remove,不提倡直接用重新定义里面的删除;

　　22. 外面读入的曲线,如果修改较少,建议直接用曲线里面的数据来自文件,比较好,如果你准备作比较大的改动,还是建议进入legaacy模块,用里面的修改曲线,调整比较方便(适用于2001以前的版本),如果是2001以后的版本,建议直接用style比较方便;

　　23. 对于非规则的曲面,如果直接延长不行,可以用高级里面的 surface free form ,这个菜单同样适合修复iges曲面,模具建构分模面等等;

　　24. 多使用轴点功能,能为后面建构特征做定位用,在工程图里面,对于非回转体的中心线,如果在part里面,建构特征的时候,已经在对称中心加上轴点,可以直接打开基准轴的显示,得到中心线;（机械模具设计培训）

　　25. 在草绘截面里面,对于草绘线条,可以直接按者ctrl键拖动线条的端点进行延长(野火里面);

　　26. 对于在草绘里面采用特征边做截面的特征,如果遇到特征修改造成失败的,建议进入草绘后,不要直接删除,先选中所有的草绘线条,然后使用移动或者旋转命令, 总之是使草绘线条与原特征边尽可能的错开,然后重新使用新的特征边做草绘截面,再使用取代命令,一定要注意特征之间的对应关系;

　　27. 为了减少碎面,在草绘里面,对于多段相切的线条,如直线和圆弧连接,可以先选中所有的线条然后进入编辑菜单选择转换成样条线(野火).

　　28. 在创建较复杂零件时，可以将零件分成多个零件分别创建，

　　然后用：特征---创建---外部复制几何将他们合并在一起。

　　这样可以省去很多基准和参照，避免已绘制特征的干扰。

　　29.旋转阵列的要点:（模具Proe培训）

　　1.如果你准备直接阵列(非先旋转复制一个特征后,再阵列 ), 在选择草绘截面的绘图平面后,不能用系统缺省的参考方向(除旋转阵列以外基本都可以),一般指定一个水平或者垂直参考平面,此处一定要用旋转参照产生一个基准平面,人为增加一个角度增量,我一般取90或者180等特殊的角度(目的的是便于画草绘截面符合正常的看图),进入草绘后,特别特别注意,除了阵列的旋转中心作为原点参照,其余的参照绝对的不允许,如果是用使用边或者偏移边的截面,同样在完成草绘之前要删除他们的参照,满足了这些条件,旋转阵列一定成功;
