上海solidworks培训学校—solidworks工程图模板、图框、标题烂及明细表定制
发布日期：2016/8/4 11:28:54    上海非凡进修学院 3269 分享

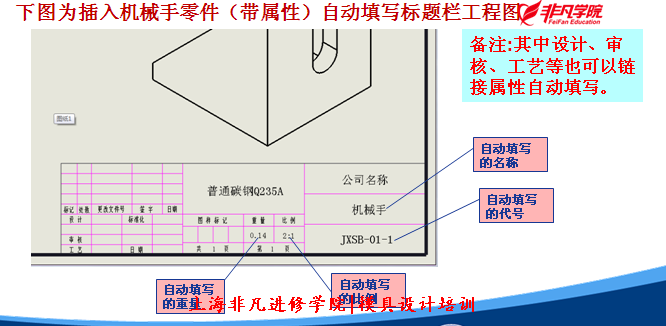

 要想用solidworks出符合(上海Solidworks培训学校)中国国家标准的工程图，需要定制设计模板，包括零件模板、装配体模板、工程图模板。但通常人们关心的是工程图模板，而忽略了零件模板与装配体模板，而孤立使用工程图模板。只有配套的一组模板共同使用才能实现自动填写标题栏与明细表。
上海模具设计培训

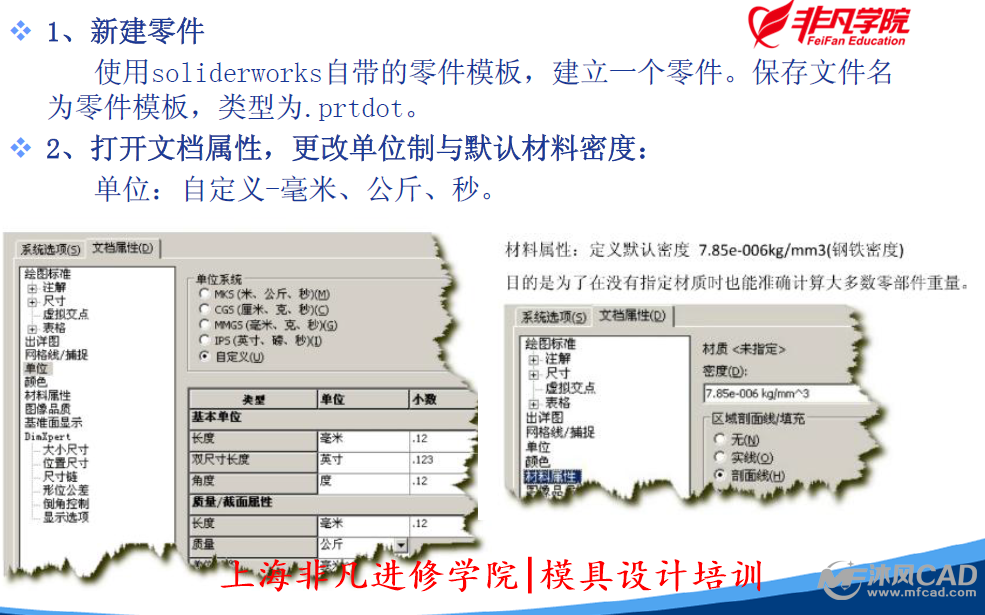

一 零件模版的定制

上海模具设计培训

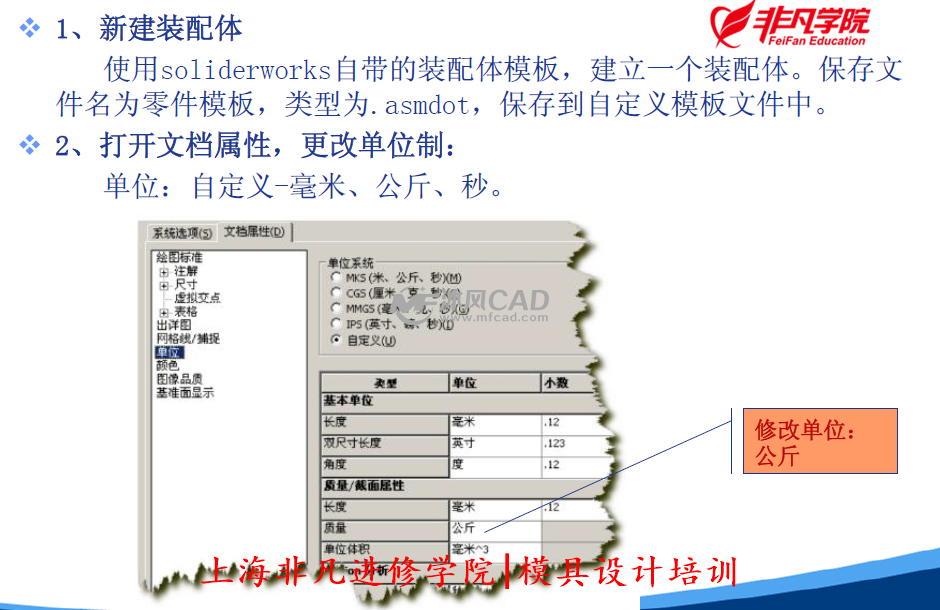

二 装配体模版(上海Solidworks培训学校)的定制

上海模具设计培训

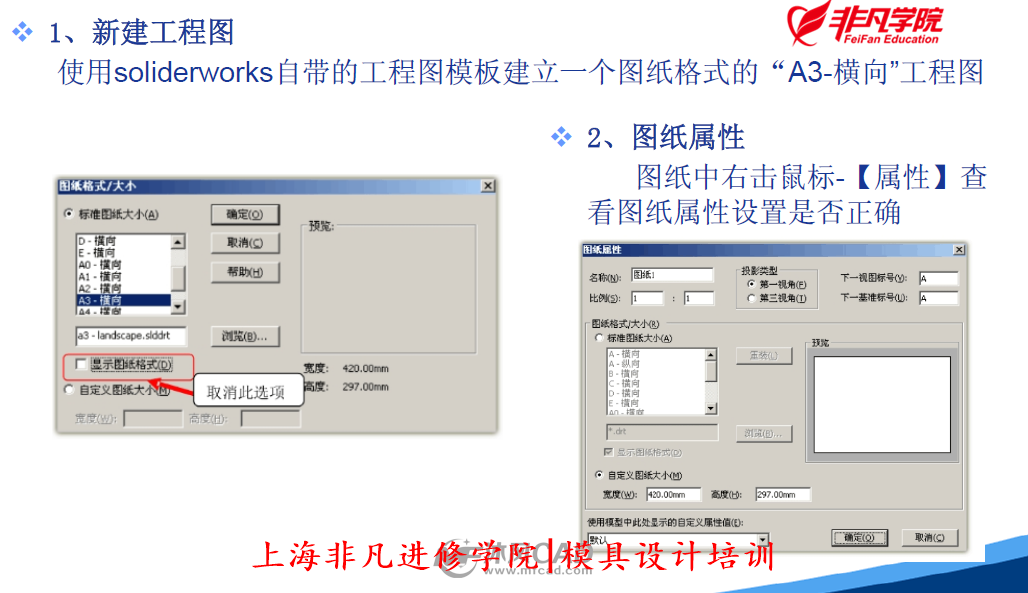

三 工程图模型的定制

上海模具设计培训

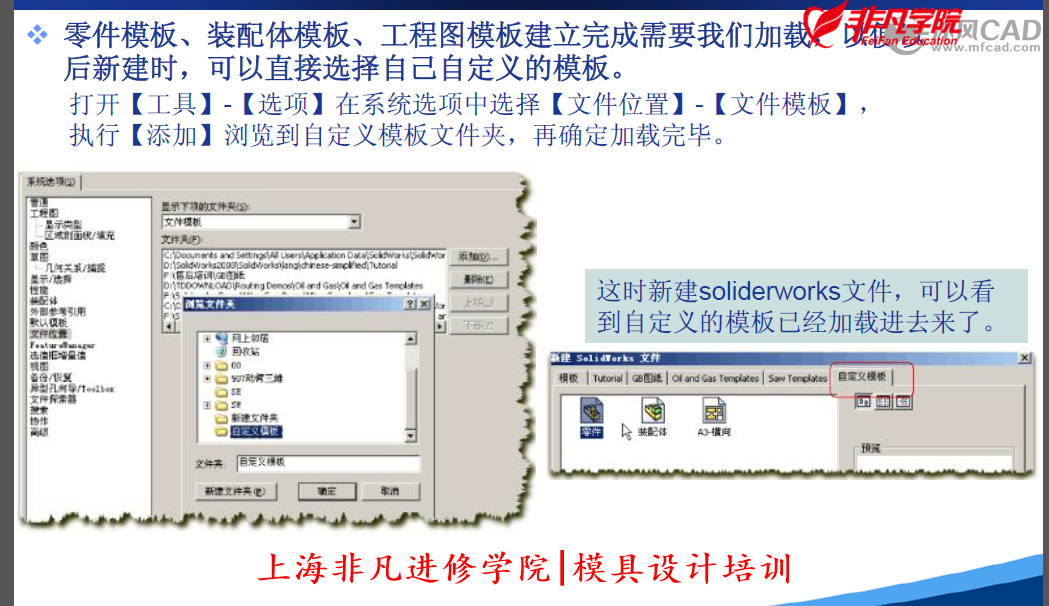

四 模版加载(上海Solidworks培训学校)方法

上海模具设计培训

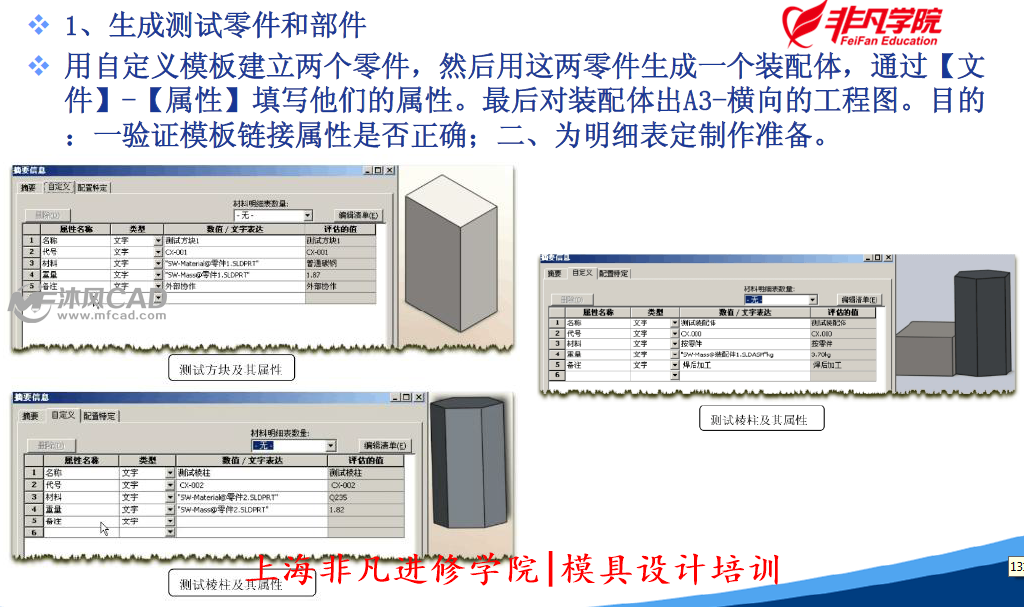

五 明细表制定

上海模具设计培训

本文来源：沐风网。整理：Solidworks培训老师。如有侵权，请联系小编更正。(版权声明：推送文章我们都会注明作者和来源，除非确实无法确认。部分文章推送时未能与原作者取得联系，若涉及版权问题，烦请原作者联系我们。)
