上海UG培训—UG正确草图方法基础讲解

发布日期：2016/8/30 10:56:46 上海非凡进修学院 2644 分享

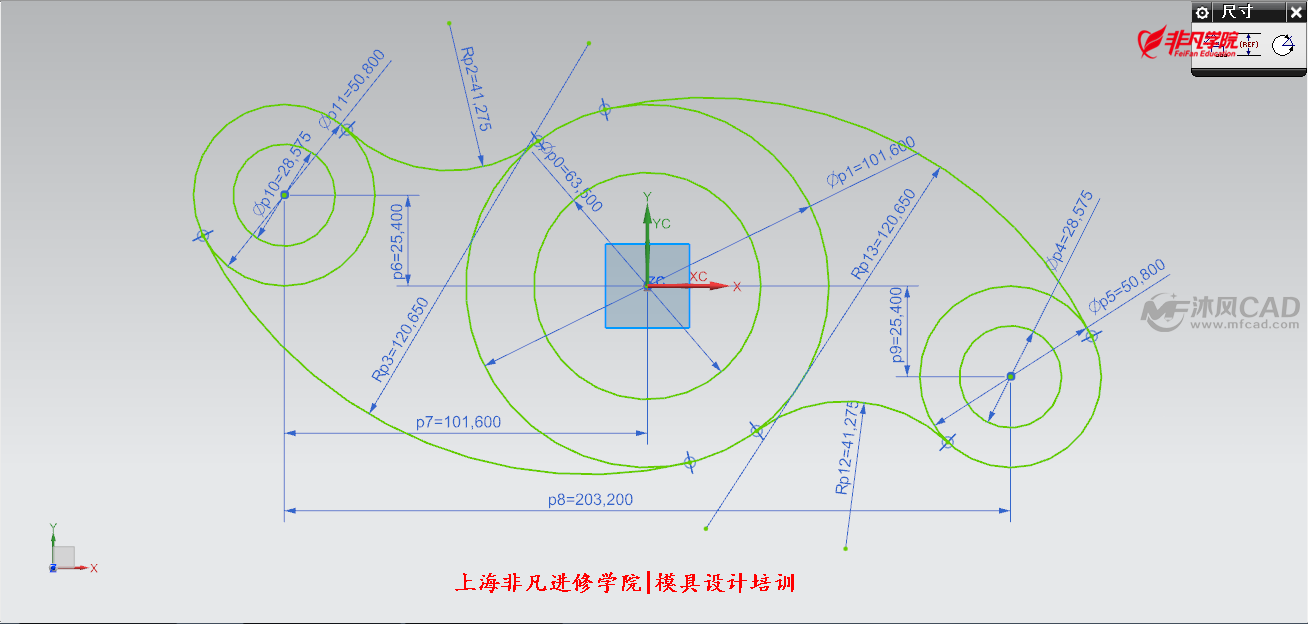

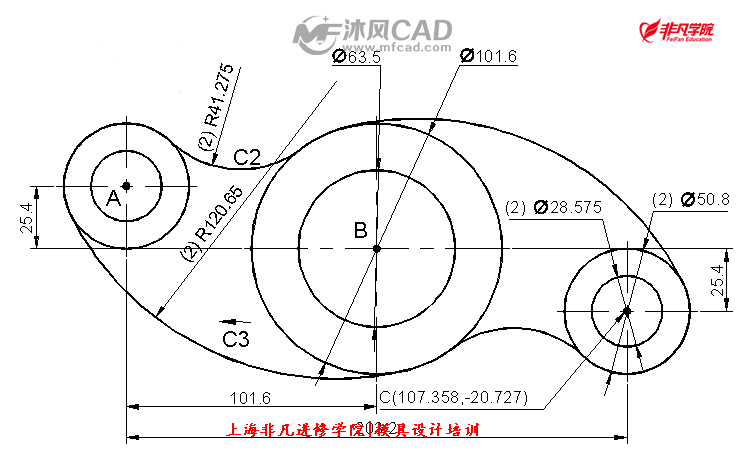

大家先看(上海UG培训)草图的图形：

软件版本：UG NX 8.5

下面从基础的地方讲解一下(上海UG设计培训)如何正确的进行草图的绘制。

分析：此图较为简单，我这里只是做一个示例，图形是中心对称的我们先不管，先按照题目的6个圆和4个圆弧来做。

具体做法：

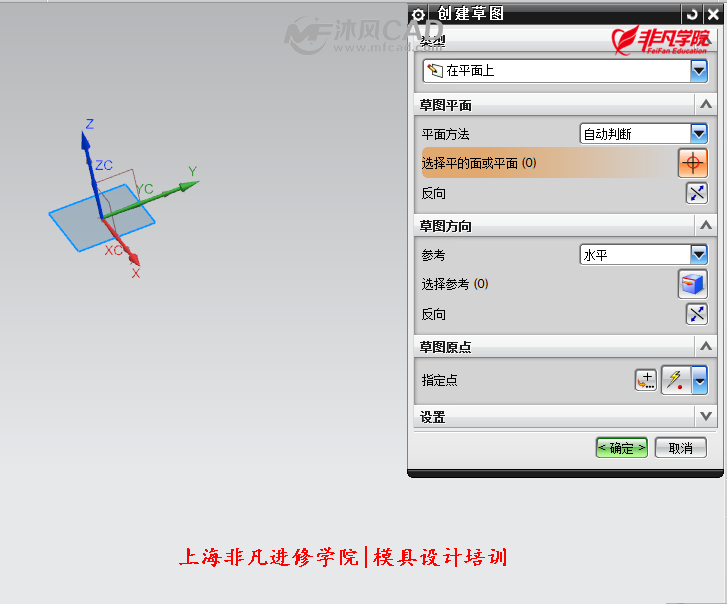

1、点击草图工具，或者直接(上海模具UG设计培训)在键盘上按“S”快捷键，进入创建草图选项

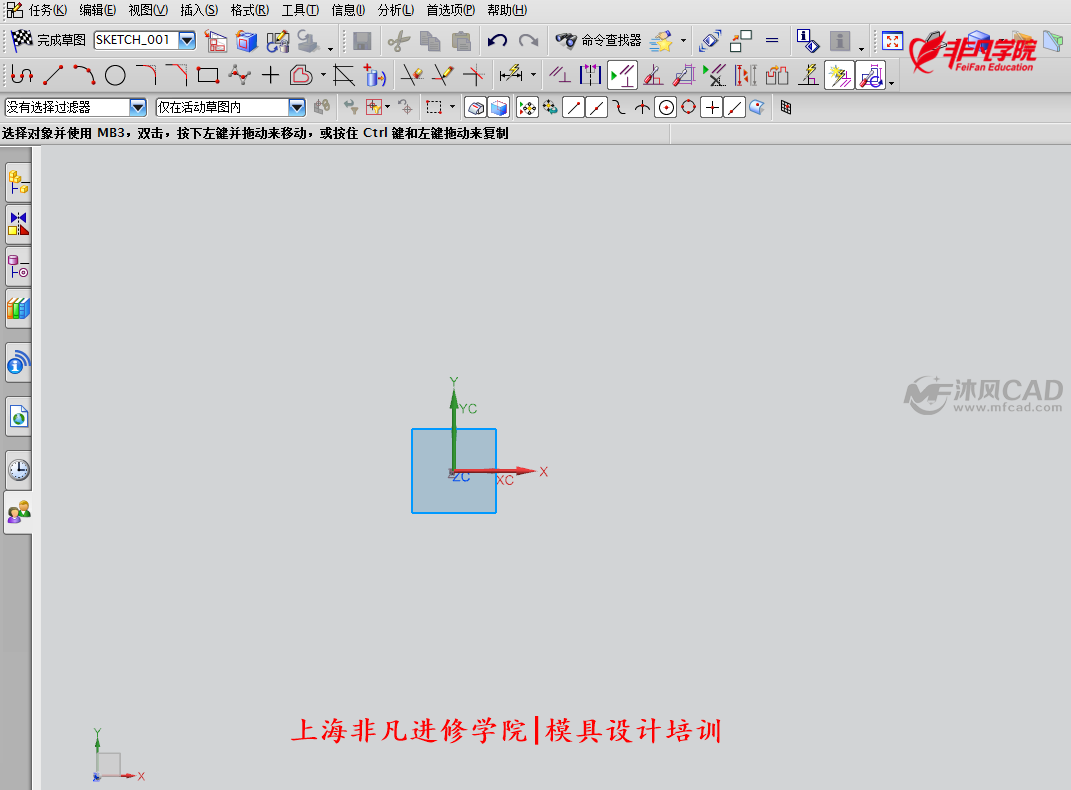

2、默认平面，直接点击确定，进入草图环境。
上海UG培训

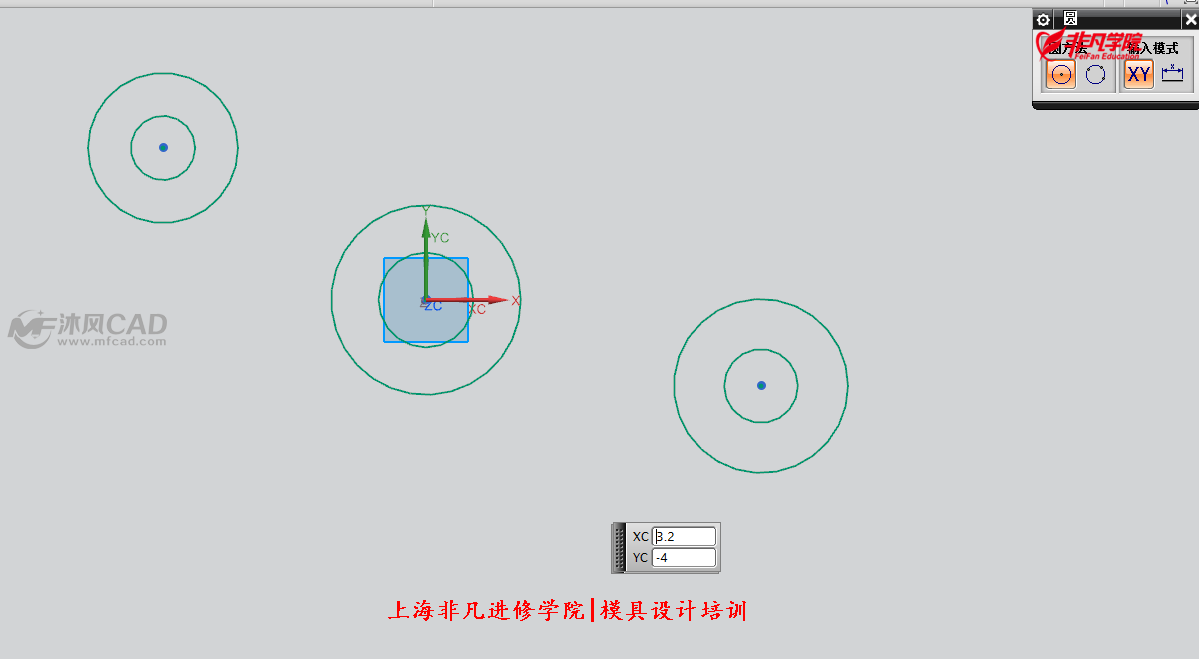

3、绘制以下6个圆，绘制的时候(上海UG设计培训学校)同不同心无所谓，先把大概位置确定下来。

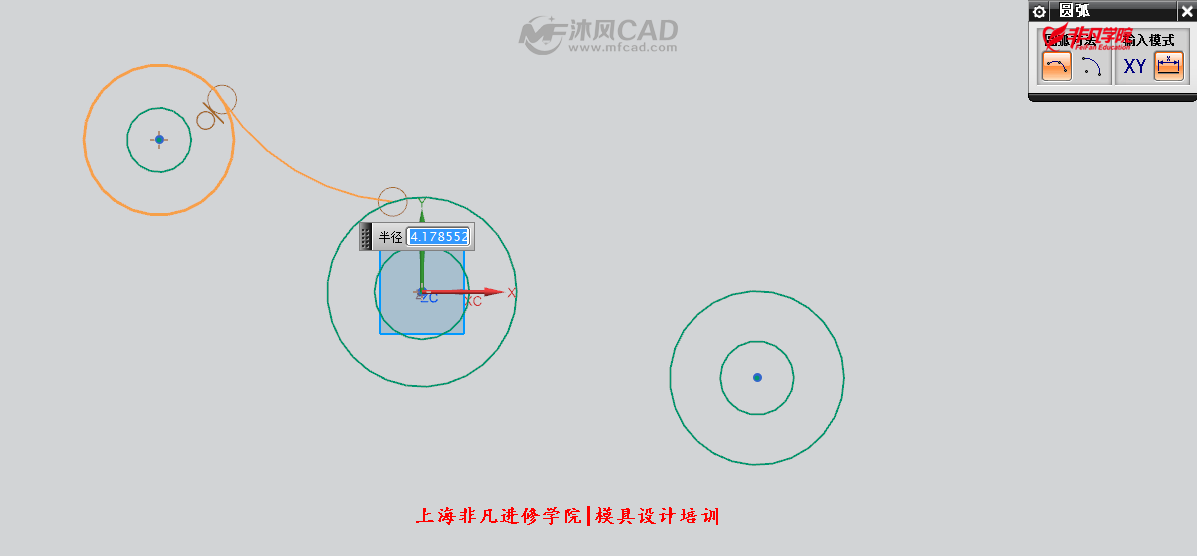

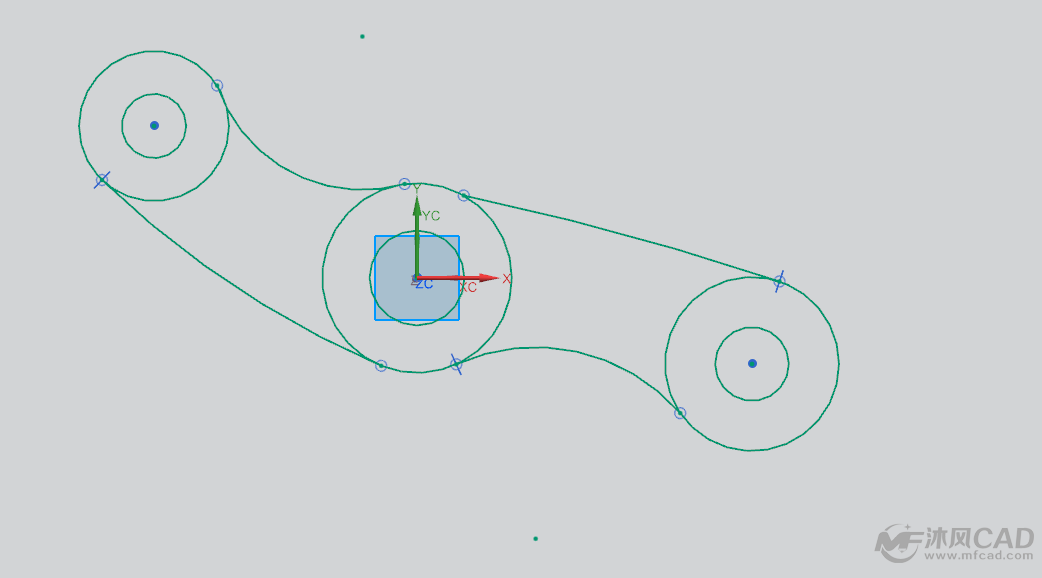

4、绘制圆弧，相切关系也可以先不确定。
上海UG培训

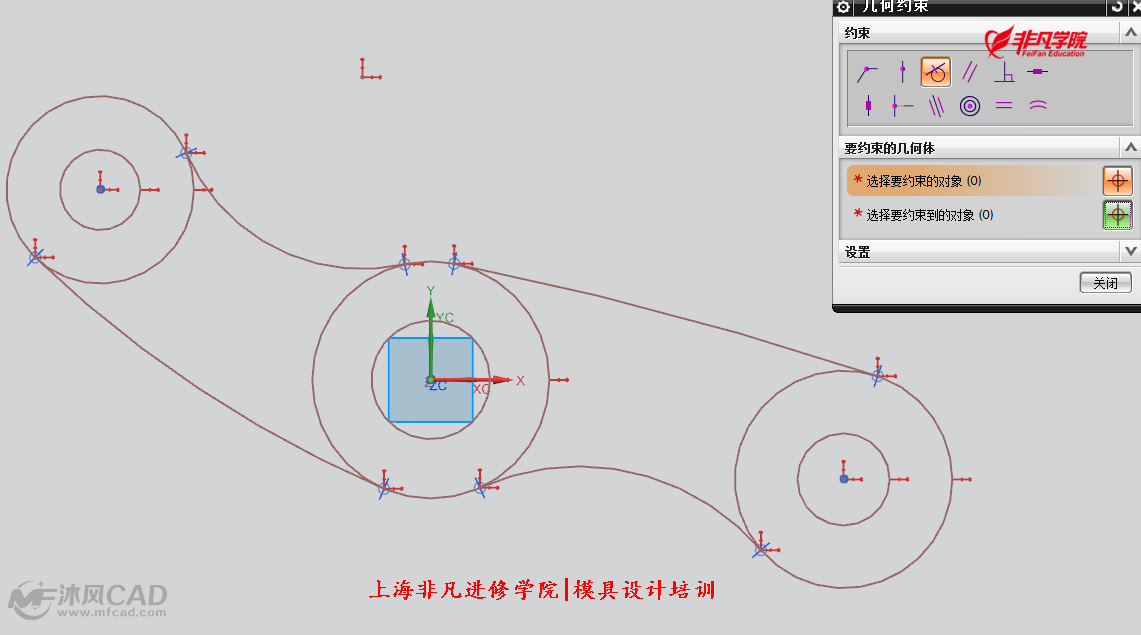

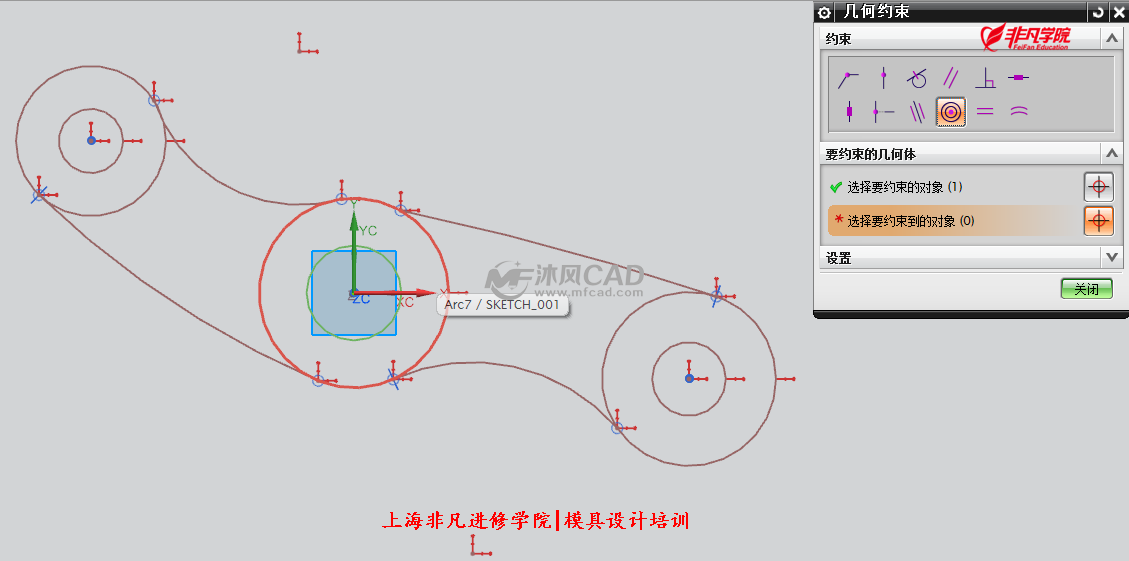

5、8.5版本的几何约束(上海模具UG培训)快捷键为C，约束圆同心、圆与圆弧相切。

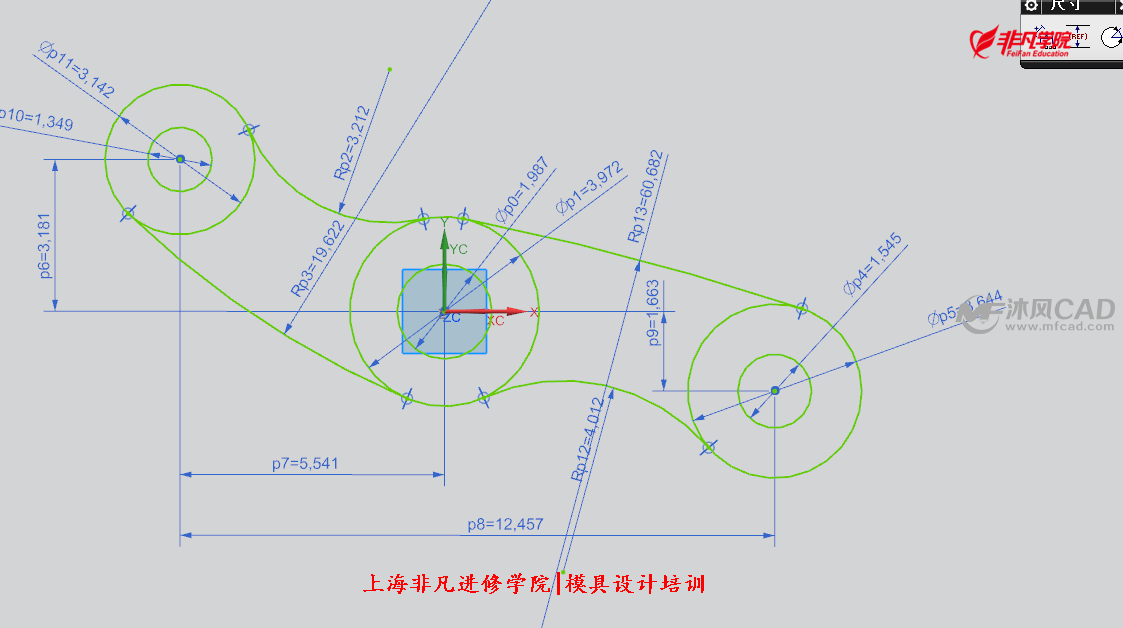

6、几何约束完后，进行尺寸约束，快捷键为“D”，尺寸的约束(上海模具UG设计培训学校)最好能按照原图的尺寸来标注。

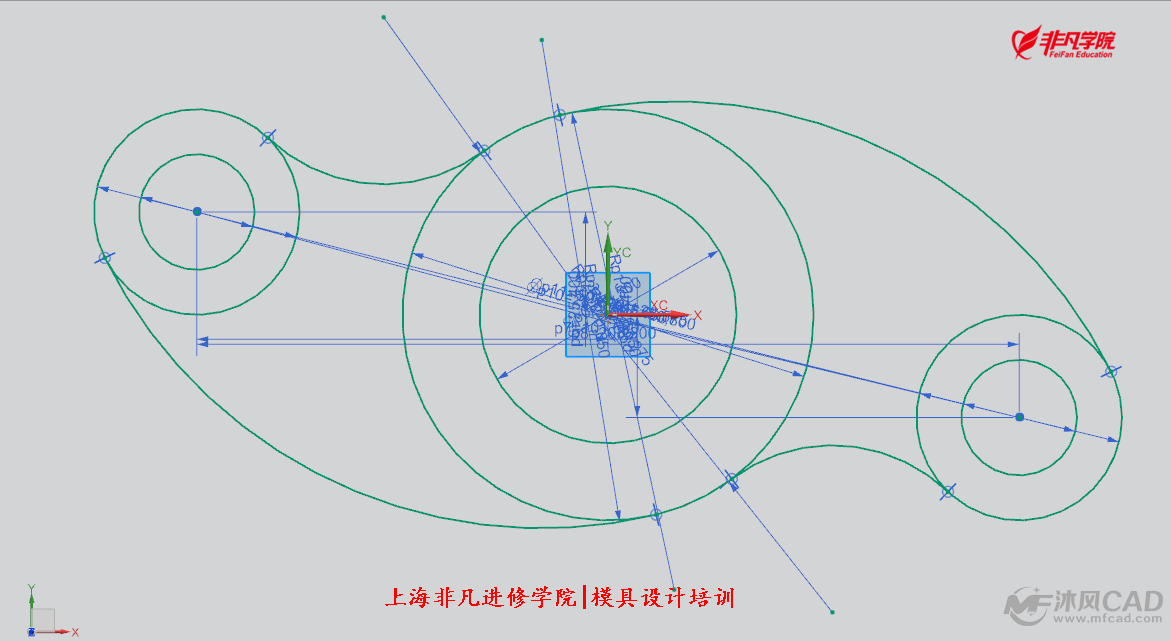

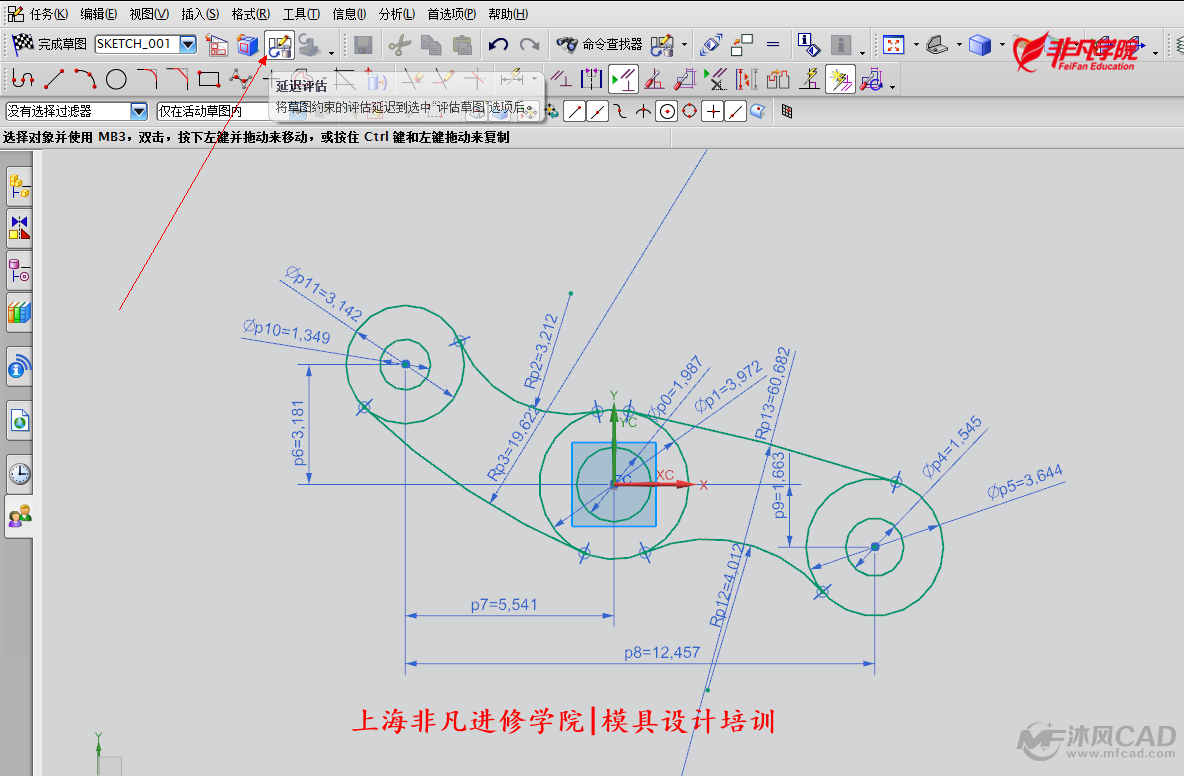

7、找到延迟评估按钮，将按钮按下，表示激活延迟评估。
上海UG培训

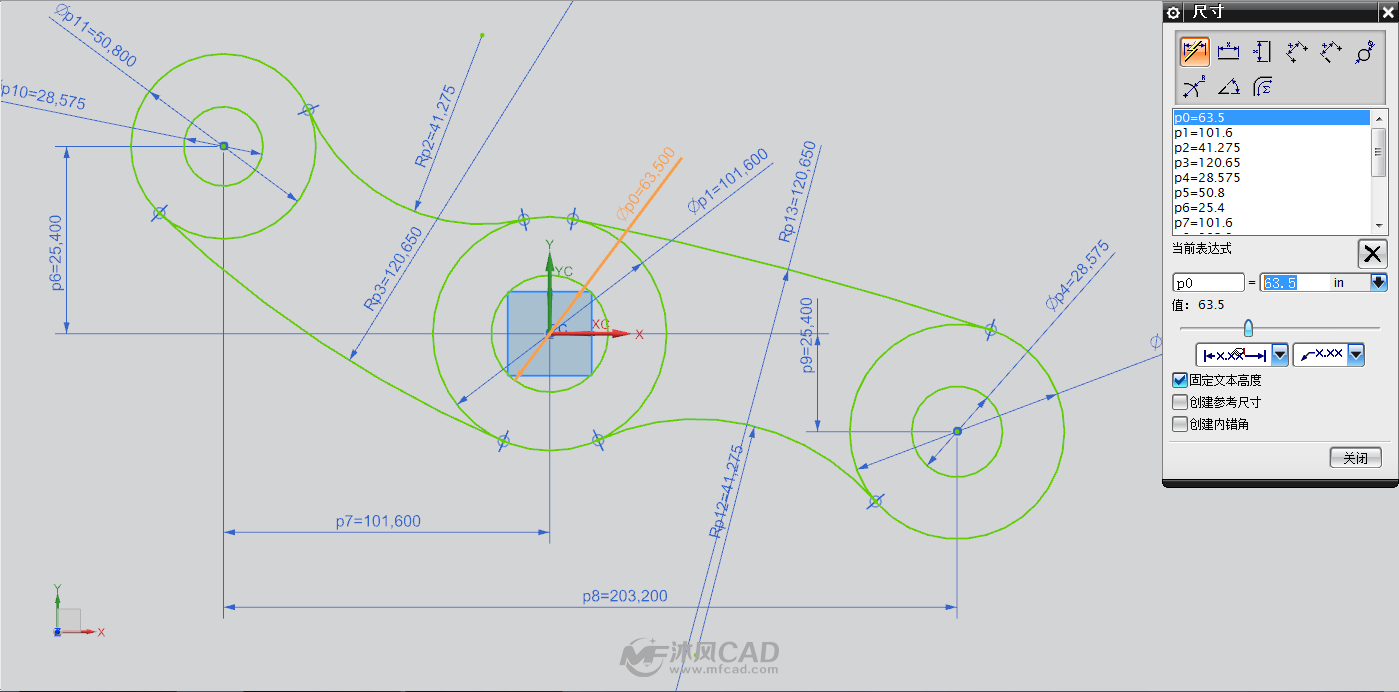

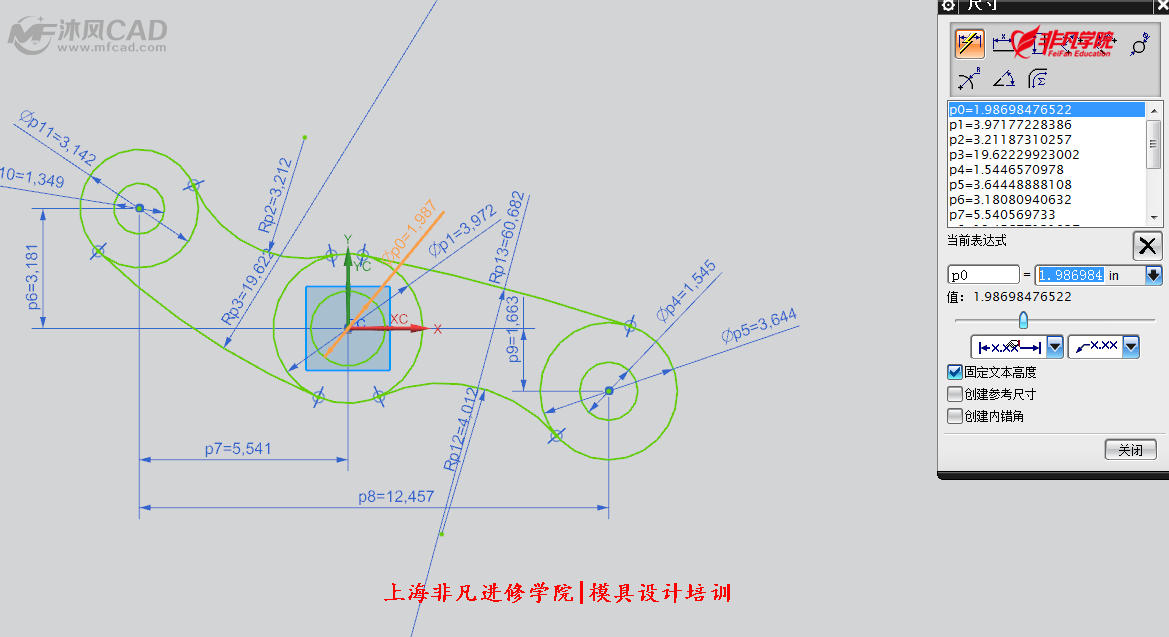

8、在尺寸约束的草图尺寸对话框中(上海UG设计培训学校)将尺寸修改到正确的值。

9、确认修改完成后关闭延迟评估。
上海UG培训

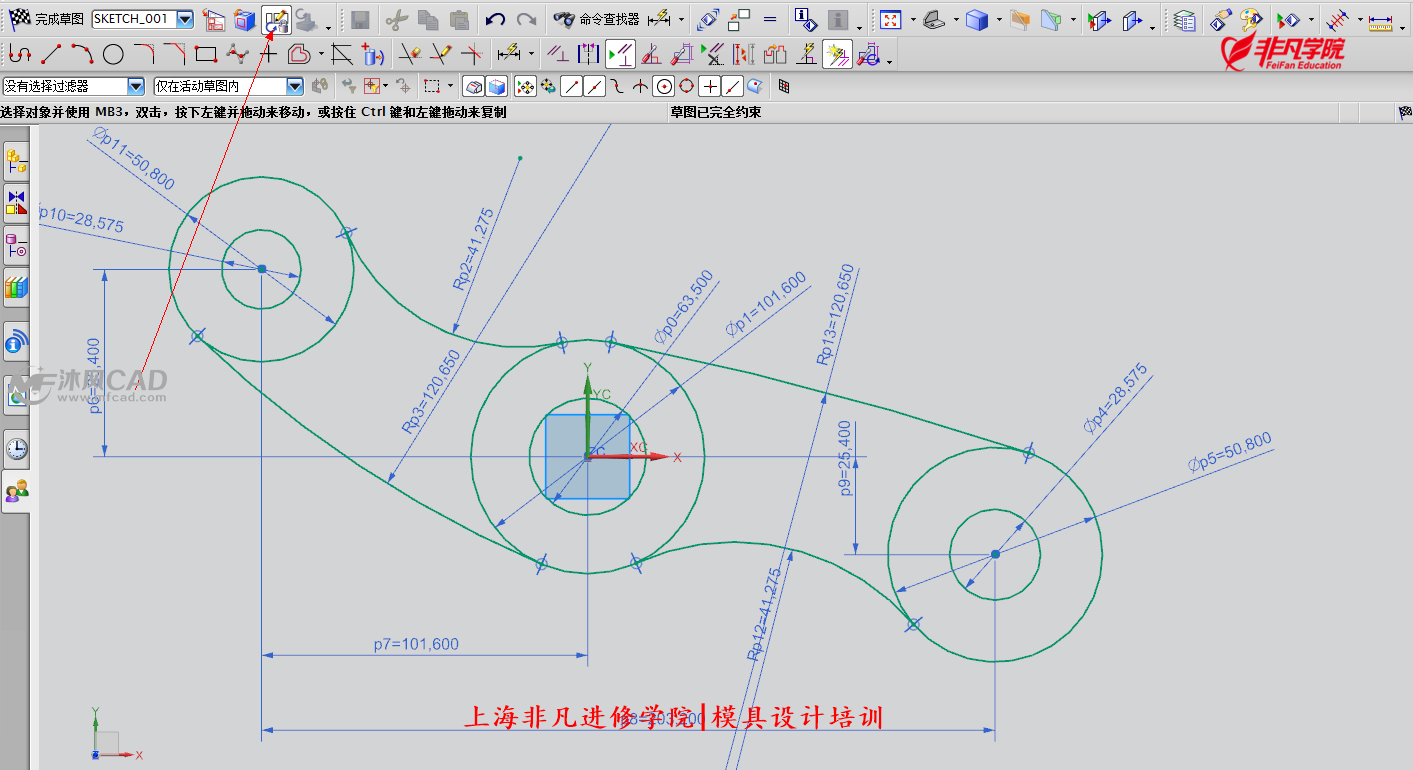

10、草图会(上海UG设计培训学校)自动生成修改后的值。

11、完成。

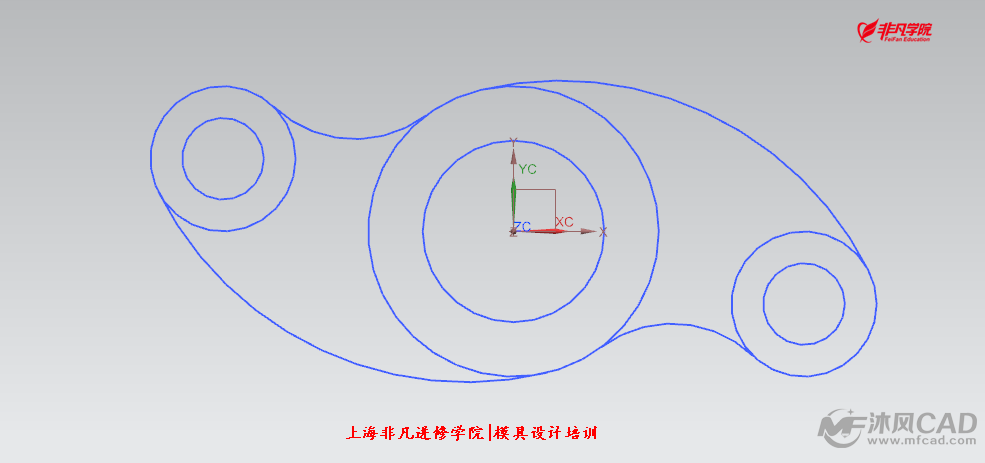

12、以下是效果图。
上海UG培训

总结：UG草图的正确步骤如上，当然图形较为简单的时候可以(上海模具UG设计培训学校)直接尺寸标注的时候进行修改，这个需视情况而定，延迟评估的作用相当犀利，可以避免在修改标注尺寸时出现图形变化而需要一步一步去调整修改的尴尬。
