冲压模具设计时,据
上海冲压模具设计培训班老师了解我们大多数时候只会考虑一种运动方式,那就是上下,但随着现在的各类辅助设备的不断提高,以及产品的不断复杂,我们往往还会要考虑到其它的运支边方式,这时就需要对非上下方向运动的力进行控制了,比如有的产品,是立起来冲侧边孔时,我们就会通过滑块和斜锲来改变冲裁方向.
冷冲压就是将各种不同规格的板料或坯料，利用模具和冲压设备（压力机，又名冲床）对其施加压力，使之产生变形或分离，获得一定形状、尺寸和性能的零件。一般生产都是采用立式冲床，因而决定了冲压过程的主运动是上下运动，另外，还有模具与板料和模具中各结构件之间的各种相互运动。
机械运动可分为滑动、转动和滚动等三种基本运动形式，在冲压过程中都存在，但是各种运动形式的特点不同，对冲压的影响也各不相同。
既然冲压过程存在如此多样的运动，在冲压模具设计中就应该对各种运动进行严格控制，以达到模具设计的要求；同时，在设计中还应当根据具体情况，灵活运用各种机械运动，以达到产品的要求。
冲压过程的主运动是上下运动，但是在模具中设计斜楔结构、转销结构、滚轴结构和旋切结构等，对于滚轴结构.可以相应把主运动转化为水平运动、模具中的转动和模具中的滚动。
上海冲压模具设计培训班在模具设计中这些特殊结构是比较复杂和困难，成本也较高，但是为了达到产品的形状、尺寸要求，却不失为一种有效的解决方法。
冲裁模具
冲裁工艺的基本运动是卸料板先与板料接触并压牢，凸模下降至与板料接触并继续下降进入凹模，凸、凹模及板料产生相对运动导致板料分离，然后凸、凹模分开，卸料板把工件或废料从凸模上推落，完成冲裁运动。卸料板的运动是非常关键的，为了保证冲裁的质量，必须控制卸料板的运动，一定要让它先于凸模与板料接触，并且压料力要足够，否则冲裁件切断面质量差，尺寸精度低，平面度不良，甚至模具寿命减少。
按通常的方法设计落料冲孔模具，往往冲压后工件与废料边难以分开。在不影响工件质量的前提下，可以采用在凸凹模卸料板上增加一些凸出的限位块，以使落料冲孔运动完成后，凹模卸料板先把工件从凹模中推出，然后凸凹模卸料板再把废料也从凸凹模上推落，这样一来，工件与废料也就自然分开了。
对于一些有局部凸起的较大的冲压件，可以在落料冲孔模的凹模卸料板上增加压型凸模，同时施加足够的弹簧力，以保证卸料板上压型凸模与板料接触时先使材料变形达到压型目的，再继续落料冲孔运动，往往可以减少一个工步的模具，降低成本。
有些冲孔模具的冲孔数量很多，需要很大冲压力，对冲压生产不利，甚至无足够吨位的冲床，有一个简单的方法，是采用不同长度的2～4批冲头，在冲压时让冲孔运动分时进行，可以有效地减小冲裁力。
对那些在弯曲面上有位置精度要求高的孔（例如对侧弯曲上两孔的同心度等）的冲压件，如果先冲孔再弯曲是很难达到孔位要求的，必须设计斜楔结构，在弯曲后再冲孔，利用水平方向的冲孔运动可以达到目的。对那些翻边、拉深高度要求较严需要做修边工序的，也可以采用类似的结构设计。
拉深模具
拉深工艺的基本运动是，卸料板先与板料接触并压牢，凸模下降至与板料接触，并继续下降，进入凹模，凸、凹模及板料产生相对运动，导致板料体积成形，然后凸、凹模分开，凹模滑块把工件推出，完成拉深运动。
卸料板和滑块的运动非常关键，为了保证拉深件的质量，必须控制卸料板的运动，让它先于凸模与板料接触，并且压料力要足够，否则拉深件容易起皱，甚至裂开；其次应确保凹模滑块压力足够，以保证拉深件底面的平面度。
拉深复合模设计合理，可以很好地控制结构件的运动过程，达到多工序组合的目的。例如典型的落料拉深切边冲孔复合模具的设计。
另外，有些装饰品和日用品的拉深件需要有卷边（或滚边）工序，模具设计中也用到了滚轴结构，所以在卷边过程中滚动的摩擦力非常小，不容易擦伤工件表面。
对那些需要在马达中旋转的拉深结构件,切边的高度、跳动度等要求相当高，需要在模具中设计特别的旋切结构，利用旋转（切）运动修边，不仅能保证切边的尺寸精度高，甚至切边的毛刺及冲切纹路亦相当美观。值得一提的是，此旋切结构在实际设计改良后，已经非常易于模具加工制作，并且已运用于连续拉深模具当中。
弯曲模具
弯曲工艺的基本运动是卸料板先与板料接触并压死，凸模下降至与板料接触，并继续下降进入凹模，凸、凹模及板料产生相对运动，导致板料变形折弯，然后凸、凹模分开，弯曲凹模上的顶杆（或滑块）把弯曲边推出，完成弯曲运动。卸料板及顶杆的运动是非常关键的，为了保证弯曲的质量或生产效率，必须首先控制卸料板的运动，让它先于凸模与板料接触，并且压料力一定要足够，否则弯曲件尺寸精度差，平面度不良；其次，应确保顶杆力足够，以使它顺利地把弯曲件推出，否则弯曲件变形，生产效率低。对于精度要求较高的弯曲件，应特别注意一点，最好在弯曲运动中，要有一个运动死点，即所有相关结构件能够碰死。
有些工件弯曲形状较奇特，或弯曲后不能按正常方式从凹模上脱落，这时，往往需要用到斜楔结构或转销结构，例如，采用斜楔结构，可以完成小于90度或回钩式弯曲，采用转销结构可以实现圆筒件一次成型。
值得一提的是，对于有些外壳件，如电脑软驱外壳，因其弯曲边较长，弯头与板料间的滑动，在弯曲时，很容易擦出毛屑，材料镀锌层脱落，频繁抛光弯曲冲头效果也不理想。通常的做法是把弯曲冲头镀钛，提高其光洁度和耐磨性；或者在弯曲冲头R角处嵌入滚轴，把弯头与板料的弯曲滑动转化为滚动，由于滚动比滑动的摩擦力小得多，所以不容易擦伤工件。

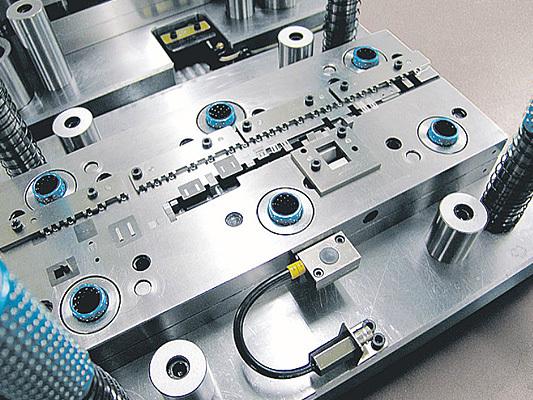

连续模具
连续模具中常常同时包括了冲裁、弯曲和拉深等冲压工艺，因而其冲压过程中的机械运动也包括了这三种工艺的基本运动模式，对连续模具中运动的控制，应分成各基本工艺分别进行控制。
通常连续模具要求不断加快冲压速度，提高生产效率，有些形状较复杂、较特别的冲压件，其冲压运动较费时，在连续模具设计中可以分解成效率较高的冲压运动。
上海冲压模具设计培训班需要特别指出的是，连续模具因为在实际生产中还牵涉到送料机、吹风装置等，在设计中应充分考虑到这些因素，让冲床、模具、送料机和吹风装置的运动在时间上配合好，连续模具才能真正顺利生产。
