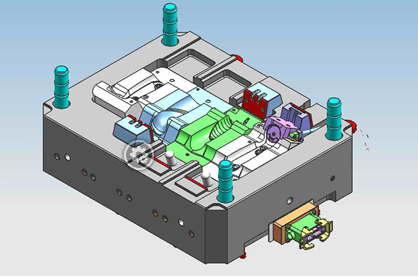

UG模具设计-分型设计包括十二大块:

一、设计区域
1.1（上海模具设计培训）设计区域是指系统按照用户的设置来进行分析检查型腔和型芯面，包括产品脱模的斜度是否合理，内部孔是否修补等信息 。

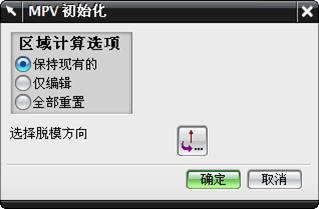

1.2在 “分型管理器”对话框中，单击“设计区域”图标，弹出 “MPV初始化”对话框。（UG模具设计培训）该对话框包括3个区域计算选项和一个拔模方向选项 。

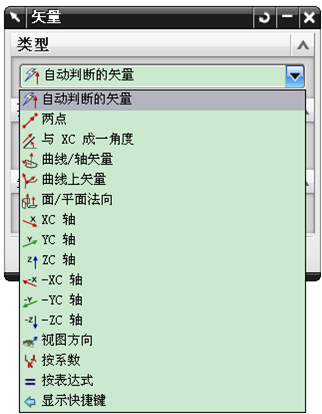

1.3在 “MPV初始化”对话框中，（模具设计师）当单击“选择拔模方向”按钮，弹出 “矢量”对话框，利用该对话框来选择产品体的开模方向。

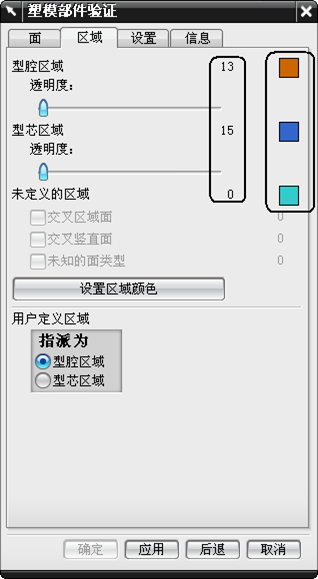

1.4在选择好开模方向，（上海模具设计师培训）或者按照默认开模方向，在“MPV初始化”对话框中单击“确定”按钮，弹出 “塑模部件验证”对话框 。

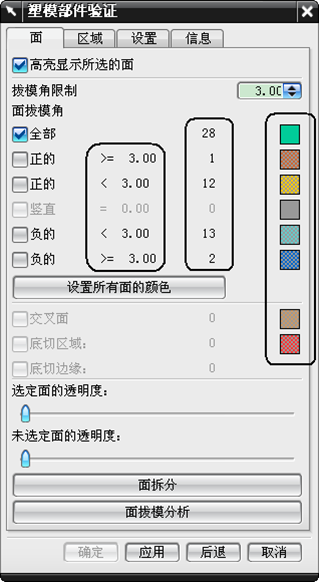

1.5（UG模具设计培训）“塑模部件验证”对话框的“面”选项卡。


1.6（模具设计师）“塑模部件验证”对话框的“设置”选项卡。

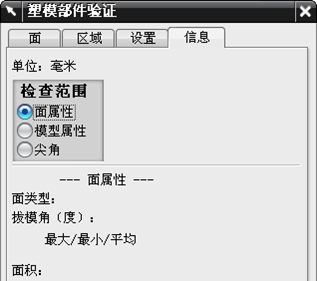

1.7“塑模部件验证”对话框的“信息”选项卡。（上海模具设计师）



二、提取区域和分型线（模具设计培训）
2.1抽取区域和分型线即提取型腔和型芯区域。利用该功能，注塑模向导将在相邻的分型线中自动搜索边界面和修补面。

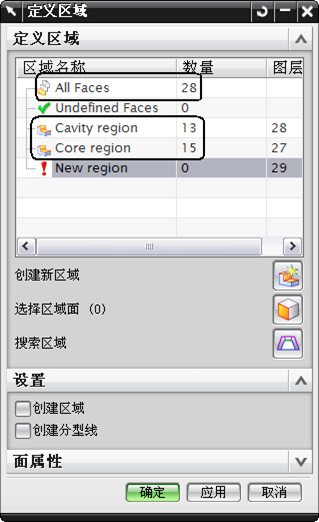

2.2在 “分型管理器”对话框中，（UG模具设计培训）单击“抽取区域和分型线”图标，弹出 “定义区域”对话框 。


2.3创建区域：（模具设计培训）勾选该选项，在“定义区域”对话框中，单击“确定”按钮，可完成抽取区域的工作。
2.4创建分型线：勾选该选项，在“定义区域”对话框中，单击“确定”按钮，可完成分型线的抽取工作。
2.5如果分型和修补都正确完成，但是边界还是有漏面的话，（上海模具设计培训）可以在 “定义区域”对话框中单击“创建新区域”图标、“选择区域面”图标、“搜索区域”图标来手动进行编辑修改。这种情况往往是系统识别错误型芯和型腔的种子面 。

三、创建/删除曲面补片（UG模具设计培训）
3.1创建/删除曲面补片是系统使用面修补、边缘修补的方法修补产品上的通孔，它与“模具工具”中的“自动孔修补”功能基本相同 。

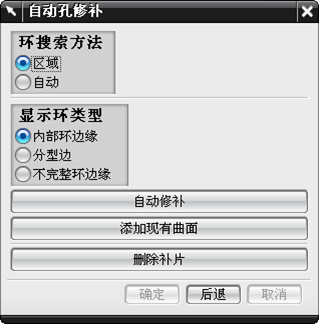

3.2在 “分型管理器”对话框中单击“创建/删除曲面补片”图标，弹出 “自动孔修补”对话框 。


四、编辑分型线（上海模具设计培训）
4.1分型线是指塑件与模具相接触的边界线，它与脱模方向相关。在注塑模具的设计过程中，必须首先确定合理的脱模方向和分型线，进而生成分型面，为创建分型面奠定基础 。

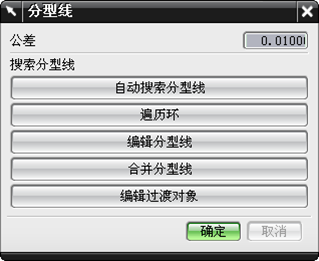

4.2在 “分型管理器”对话框中，（UG模具设计培训）单击“编辑分型线”图标，弹出 “分型线”对话框 。


五、引导线设计（上海模具设计培训）
5.1引导线设计功能可实现创建和编辑分型段的引导线 。

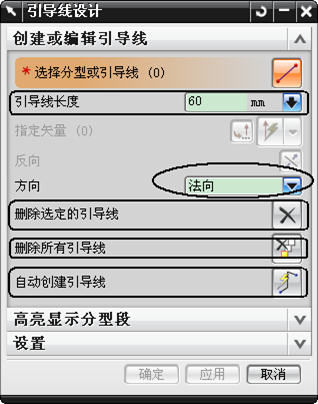

5.2在 “分型管理器”对话框中，（模具设计培训）单击“引导线设计”图标，弹出 “引导线设计”对话框 。


六、创建/编辑分型面（模具设计培训）
6.1分型面是一组由分型线向模坯四周按照一定方式扫描、延伸和扩展而形成的一组连续封闭曲面 。
6.2在 “分型管理器”对话框中单击“创建/编辑分型面”图标，弹出 “创建分型面”对话框 。
6.3创建分型面（UG模具设计培训）
6.3.1利用创建分型面功能，将自动识别由过渡对象定义的分型线段，给出每段分型线所使用的创建面的形式 。
6.3.2分型面的曲面类型
拉伸：当所亮出的某分型线段可朝一个方向拉伸成面时，（上海模具设计培训）应选中“拉伸”单选按钮，拉伸长度由 “创建分型面”对话框中的“距离”文本框控制。
有界平面：如果高亮显示的分型线均在同一平面上（不包括两端的过渡对象），便提供“有界平面”单选按钮，创建一个局部的边界平面。边界平面应用于不能通过单一的方向拉伸创建分型面且方向间的夹角大于180°的情况。
扩大的曲面：（模具设计师）如果一个分型线段在一个单一曲面上，就可以生成扩大曲面类型的分型面。
修剪和延伸：该单选按钮创建的是扫掠曲面，即沿规定的方向拉伸线，可沿型腔区域或型芯区域的分型轮廓线延伸成分型面。
条带曲面：在未创建引导线的情况下，自动创建引导线，并沿引导线生成整个分型曲面；（UG模具设计培训）在已创建引导线的情况下，将直接根据所创建的引导线生成某段分型线段的分型曲面。
跳过：如果选择“跳过”选项，则当前分型段不会生成分型面 。
6.3.3编辑分型面
编辑分型面功能每次创建一段分型面 。
6.3.4添加现有曲面
（上海模具设计培训）添加现有曲面是指添加利用UG的曲面功能创建的曲面作为分型设计的分型面 。
6.3.5删除分型面
单击“删除分型面”按钮，弹出 “删除分型面”对话框，其功能类似于“模具工具”工具栏中的分型/补片删除功能


七、创建型腔和型芯

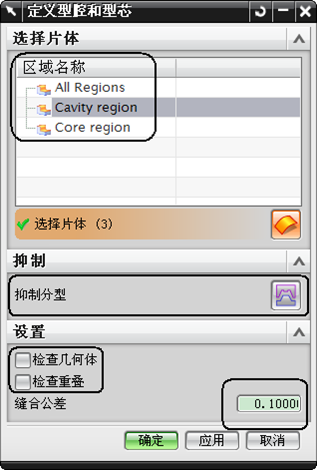

在 “分型管理器”对话框中，（模具设计培训）单击“创建型腔和型芯”图标，弹出 “定义型腔和型芯”对话框


八、抑制分型（上海模具设计培训）
8.1抑制分型功能允许在分型设计已经完成后，对产品模型作一个复杂的变更。抑制分型的编辑处理应用于以下情况：
8.2分型和模具组件设计已经完成。
8.3变更必须直接作用在模具设计过程里的产品模型 。
8.4在 “分型管理器”对话框中，（UG模具设计培训）单击“抑制分型”图标，弹出 “抑制分型”对话框


九、模型比较
模型比较是指比较注塑模具设计的产品模型与新的产品模型，从而检查新产品和原产品之间的异同之处 。

十、交换模型（上海模具设计培训）
10.1交换产品模型功能可以处理模具设计中或完成后的产品设计变更的情况。
10.2交换产品模型功能可以用一个新版本的模型来替换模具设计工程里的产品模型，（模具设计培训）而且能保持模具装配中现有模具设计特征，如拆分面、分型线、修补面和分型面等，并与新产品实体之间全相关性。该交换功能是相关性的交换，对于产品模型是由别的CAD系统转入的情况非常有用 。

十一、备份分型/补片片体（UG模具设计培训）

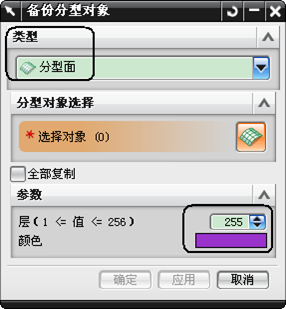

在 “分型管理器”对话框中单击“备份分型/补片片体”图标，弹出 “备份分型对象”对话框 。


十二、更新分型管理器树列表
更新分型管理树列表包括更新的情况和更新的方法两部分内容。
（1）更新的情况（上海模具设计培训）
内部的更新：不改变产品模型拓扑结构（面或边界的布置）的几何体变更（如增加凸台、加强筋等），不会影响模具设计的自动更新。增加/去除孔：从产品模型上增加/去除孔，可以自动传递给模具设计。该自动更新过程要求孔修补时使用的是自动补孔的方式。（模具设计师培训）如果该孔要求用交互式的建模来修补的话，该过程会是半自动的。
变分型线：如果产品的变更会导致分型线变化的，则变更的某些情况下会自动更新，其他情况下只能交互式更新。是否能够自动更新取决于设计变更和分型面的类型。
（2）更新的方法（上海模具设计师培训）
系统可以监视影响分型几何体的产品模型的变更，并在某些情况下自动更新分型线和分型面。注塑模具系统默认的文件的变量MW_PartingAutoEdit决定是否自动编辑分型，或者是否使用标准的更新中编辑方法，该参数默认值是0，即不使用 。
