画图之前我们要先理清思路，思路清晰，那么绘制的(上海Proe/Creo培训学校)时候会比较方便也不容易出错。

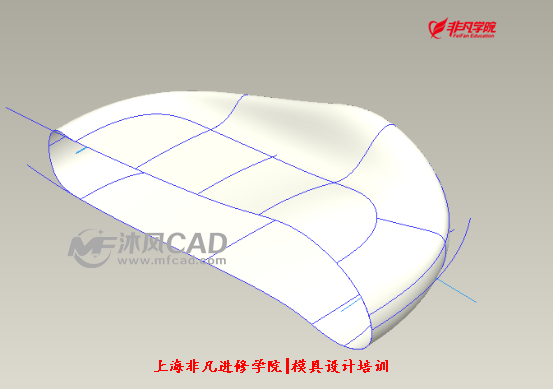

第一步用造型命令绘制出产品底部的整体轮廓。

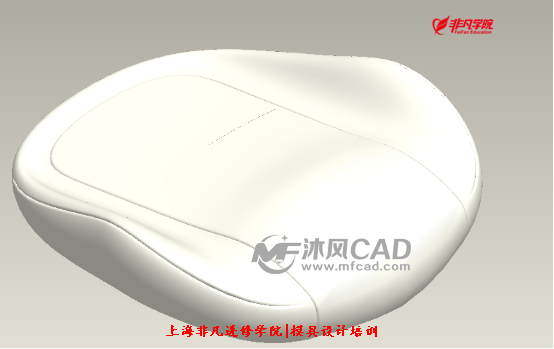

再用边界构面的将产品的面构建出来，那么底部的结构基本就完成了，比较简单，主要运用到造型和(Proe/Creo培训学校)边界构面的设计技巧，另一半只需要将产品镜像过去就可以了。

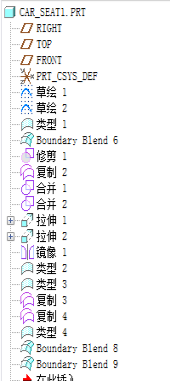

产品绘制到这里就需要镜像过去，镜像过去之后，用拉伸命令将产品中间部分切除，因为产品中间部分还有其他的曲面结构需要创建。

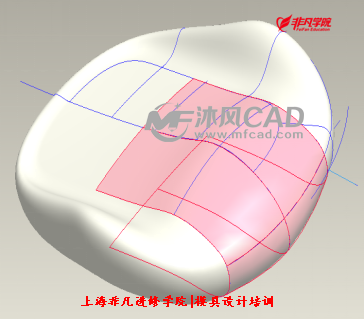

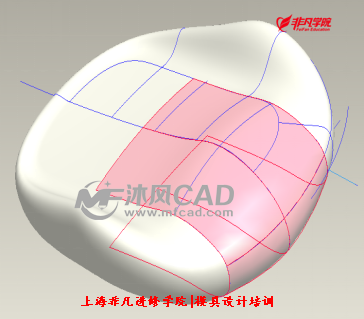

此处需要用造型命令(Proe/Creo培训)去构建中间部分的曲面，然后将曲面合并，那么整个产品的下半部分也就差不多了。

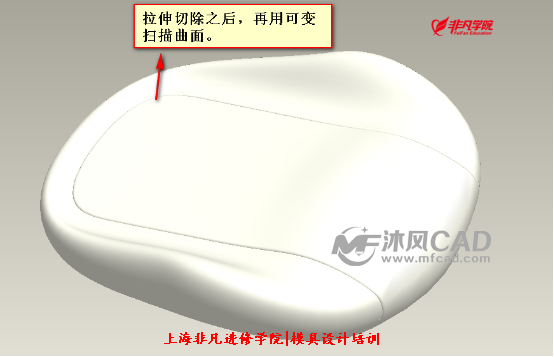

产品的底部结构运用拉伸切减的方式先将产品中间部分切除，再用可变扫描曲面将产品绘出来.

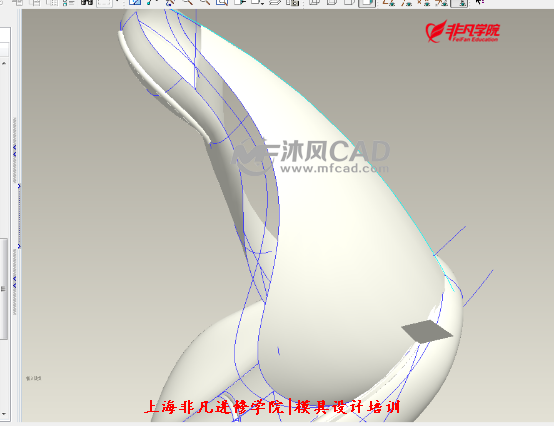

侧面的这个结构可以用修剪的命令(上海模具Proe/Creo培训)将产品修剪之后再用可变扫描曲面去处理。

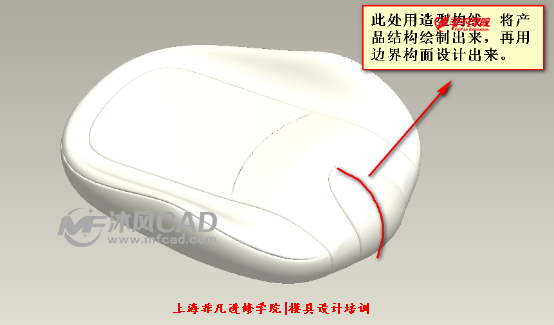

此处用造型构线将产品结构设计出来，再用边界构面的命令将面补好合并。就此，产品的下半部分就绘制完成了。

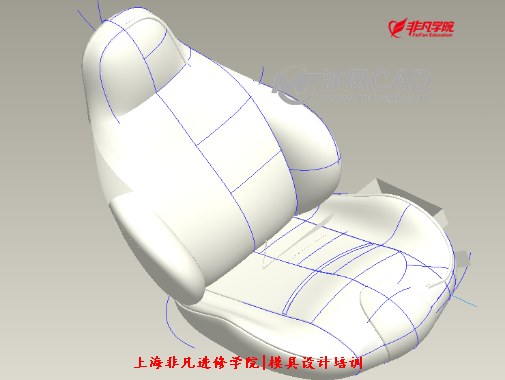

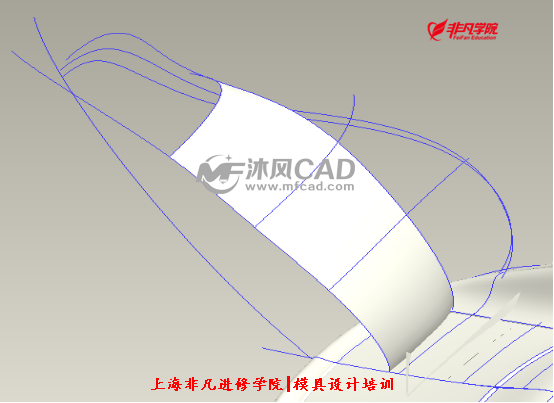

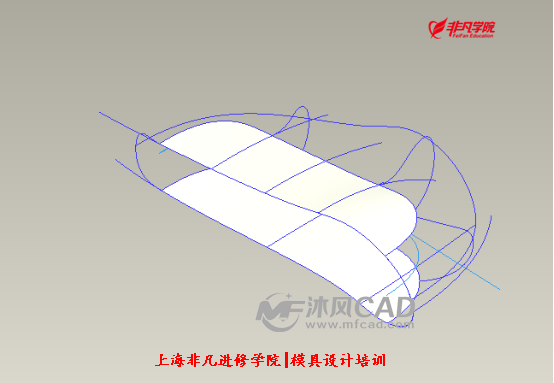

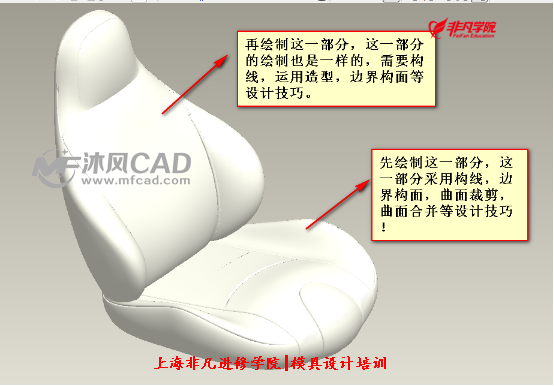

上半部分的结构也是先用造型将产品的(模具Proe/Creo培训)大致结构构建出来！再用边界构面缝合曲面。

用相同的方法将后面的曲面绘制出来！

将周边的曲面用边界构面的(上海模具Proe/Creo培训)方式将产品构建起来！

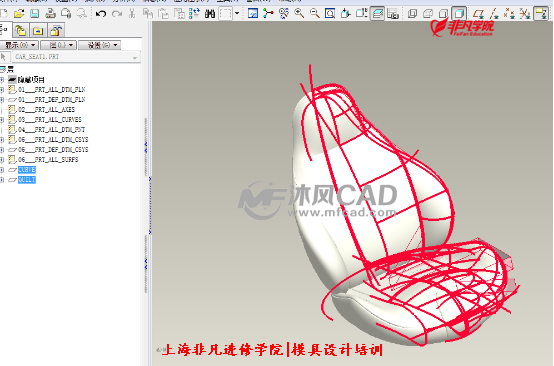

将所有的曲线建层隐藏。

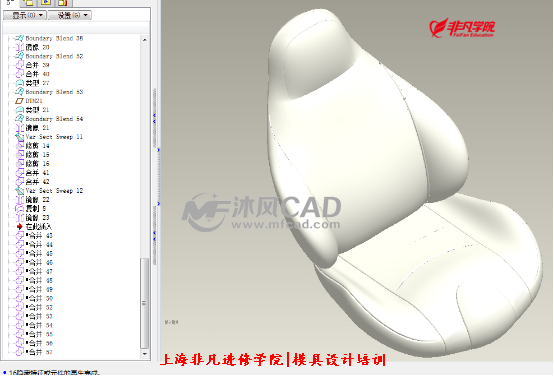

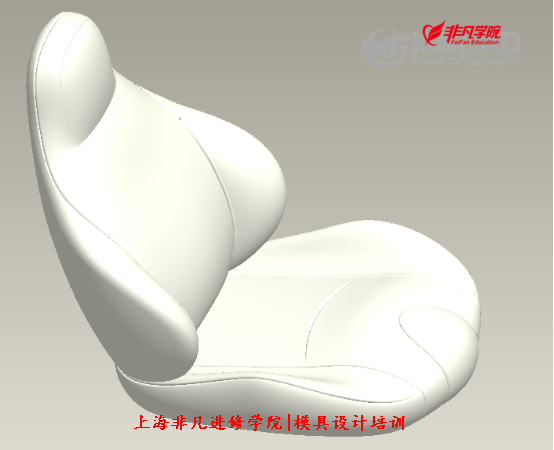

再将所有的曲面合并起来，实体化！那么整个产品就绘制完成了！

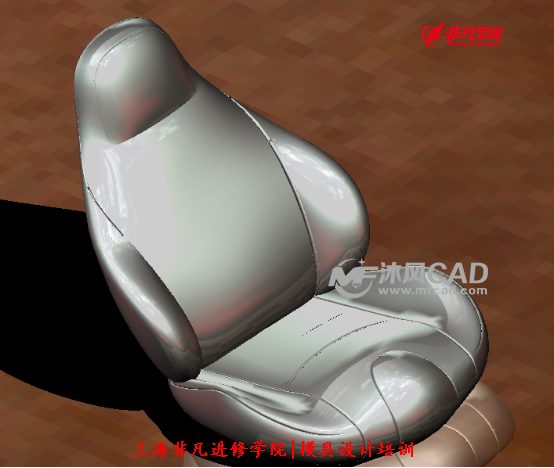

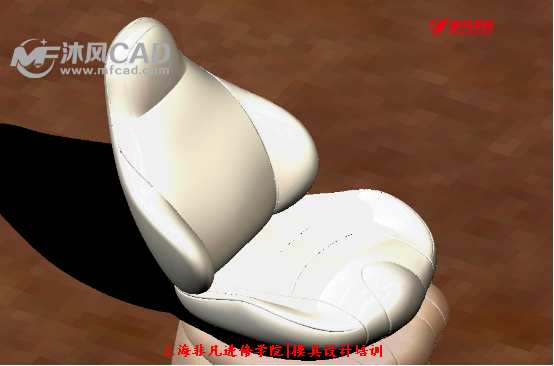

最后，我们可以通过调节光源，场景设置(上海Proe/Creo培训)去渲染产品，使产品更有真实感！
