模具设计培训教程-UG气道造型和UG NX曲面造型

发布日期：2014/3/28 16:05:16 3654 分享

（模具设计师）今天推出模具设计UG气道造型，UG NX曲面造型教程：

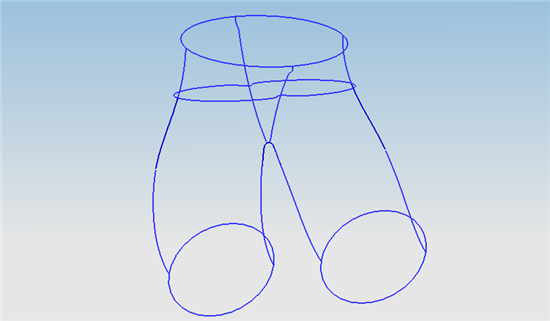

一、通过观察导入的Iges文件，（模具设计师培训）就要定下大致的造型思路

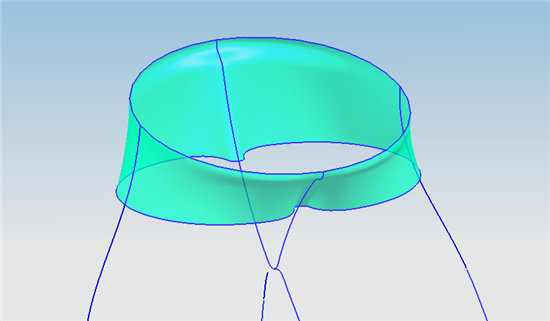

二、上面部分做网格面（模具设计培训）

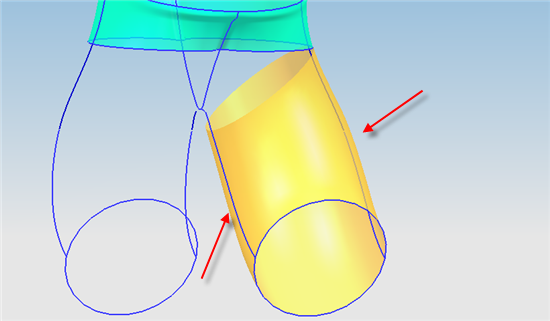

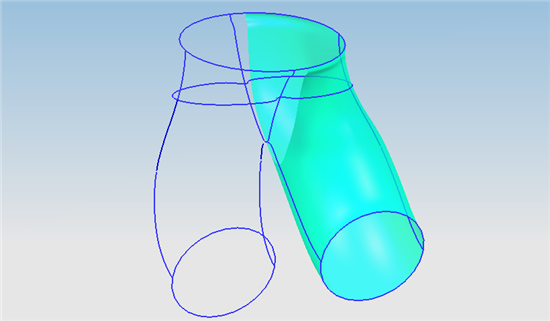

三、（模具设计师）裤腿用两条引导线一个圆截面扫描出来

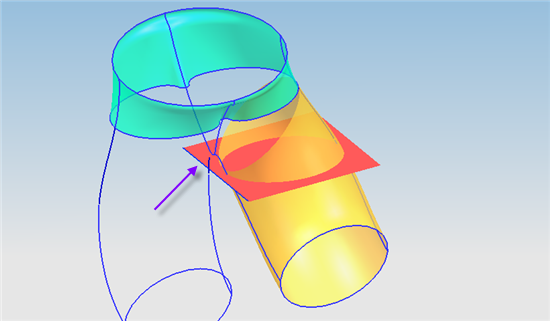

四、做条直线再拉伸成平面（模具设计培训）

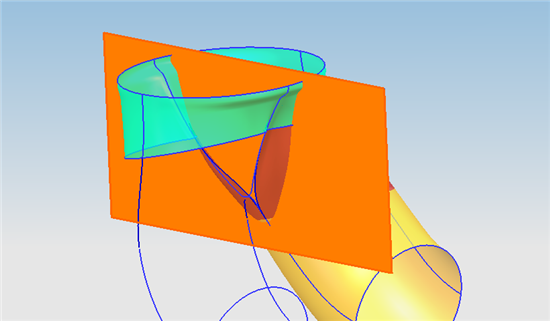

五、用平面裁剪裤腿上部（UG模具设计师培训）

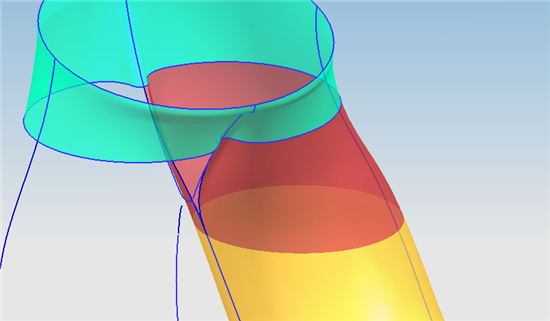

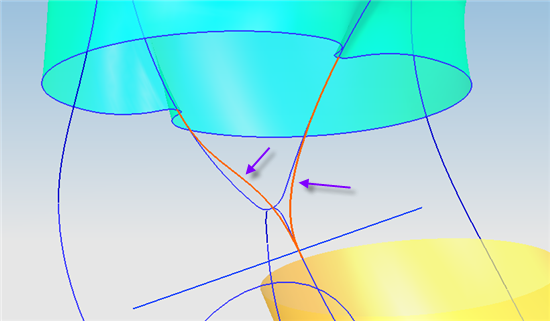

六、桥接曲线（G2连续）（模具设计培训）

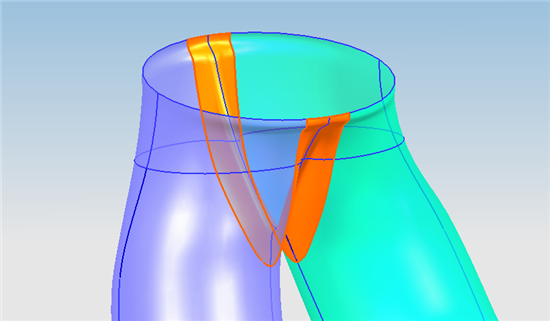

七、做网格面（与上、下面G2连续）（模具设计师）

八、做一条直线，（模具设计培训）拉伸成平面

九、用平面裁剪（上海模具设计师培训）

十、镜像（UG模具设计培训）

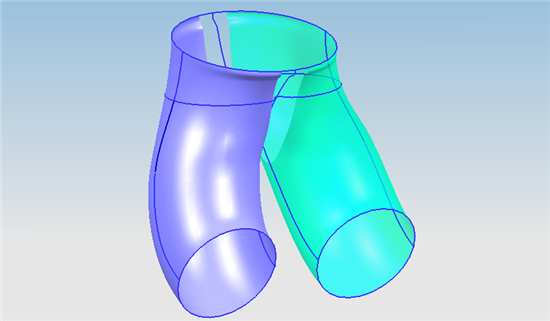

十一、（模具设计培训）中间部分用网格面补上

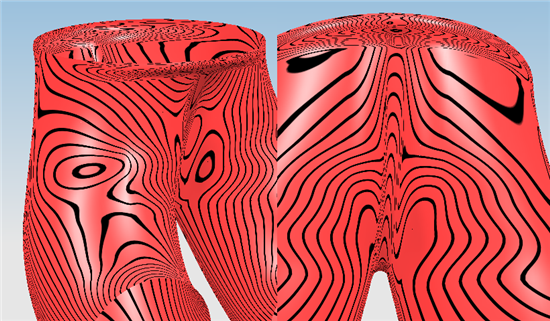

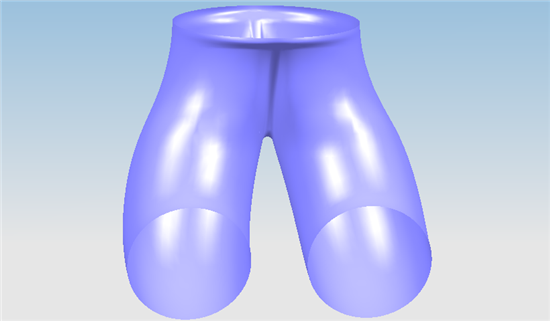

十二、（上海模具设计培训）通过斑马纹分析，曲面的质量不错，完成！

通过这个古老的练习，（上海模具设计师）我们看到再难的造型，思路也是一样的，都是先做好基本面，再做细节，并且总是通过种种方法创造做四边面的环境。

欲知更多的UG模具造型教程请及时关注上海非凡学院模具设计/机械设计专业培训教程！
