UG模具基础教程（分型管理器的功能概览）（上海模具设计培训）

1：分型管理器将各分型子命令组织成逻辑的连续步骤，并允许不间断地自始至终地使用整个分型功能。分型对象作为节点显示在分型管理树中。此树可以查看哪个对象位于哪一层，不需要记住对象层的位置。分型管理树允许控制分型过程中所创建的分型对象的可见性。（模具设计师）通过分型对象左边的复选框，可以一次只显示一个对象是否可见。可以通过改变树层列中的层号来改变分型对象特定组的层 。

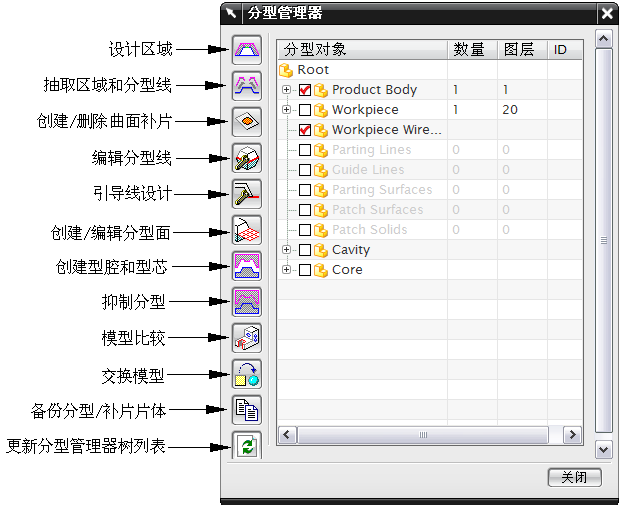

2：在注塑模向导工具栏中，（UG模具设计培训）单击“分型”图标，弹出 “分型管理器”对话框。通过该对话框可以完成塑模部件验证功能、创建分型线、创建分型面、抽取区域和分型线，以及创建型芯和型腔 。


3. 设计区域

3.1设计区域从模具部件验证工具开始。（模具设计培训）MPV（Molded Part Validation），也就是模具部件验证是帮助设计人员分型一个产品的模型，并为型腔和型芯的分型做前期准备。

3.2. 提取区域和分型线
（上海模具设计师）这个是根据前面设计区域步骤的结构提取型芯和型腔区域，并自动生成分型线。另外，也提供以往的提取型芯和型腔区域的方法。

3.3创建/删除曲面补片
可以根据设计区域步骤的结构自动创建修补曲面，（上海模具设计培训）也提供自动孔补片的方法。

3.4. 编辑分型线
根据设计区域步骤的结构可以使用提取区域和分型线功能来创建分型线。（模具设计师培训）在这种情况下，只需要定义分型线环的转换对象，就可以生成分型线段以能创建分型面。同时提供创建和编辑分型线的方法。可以手动选择要添加的曲线和边界，以及取消选择高亮曲线来移除分型线环下的某些曲线。

3.5. 引导线设计
（UG模具设计培训）用于方便地定义分型线环上的关度点、引导线等，从而构造基于复杂分型线的分型面以进行分型。

3.6. 创建/编辑分型面
创建分型面并自动将分型线环分成数段。（模具设计培训）这些段由过渡对象和过渡点来定义。编辑分型面可以每次创建一个分型段的分型面。一般来说，分型面由分型线通过拉伸、扫掠以及扩大曲面的方法来创建。

3.7. 创建型腔和型芯
（上海模具设计培训）当选择创建型腔或创建型芯时，系统会自动预先选择分型面、型芯和型腔区域以及全部的修补面。最后型芯和型腔区域创建两个修剪的片体，其中一个属于型芯另一个属于型腔。

3.8. 抑制分型
抑制分型用于当分型设计完成后，产品模型有复杂的变更的情况。（模具设计师）

3.9. 模型比较
是比较产品模型，（UG模具设计培训）比较两个不同版本的实体模型之间的差别。比较产品模型在产品部件中，当前模型与新版本的产品模型之间的差别。

3.10. 交换模型
这个允许用一个新版本的模型来代替模具设计工程里的产品模型，（模具设计培训）并依然保持同现有的模具设计特征的相关性。

3.11. 备份分型/补片片体
对已经创建的分型线、分型面以及修补后的片体进行备份，以便在后续的修改中能够返回调用，进行参考比较。

3.12. 更新分型管理器树列表
当产品模型有变更时，（上海模具设计培训）注塑模具向导会自动检测这些变更，并根据变更的类型来自动或交互式地更新相应的分型设计 。
