免费分享CAD制图五大知识点学习方法_学习CAD机械制图的技巧
发布日期:2021/4/10 9:45:09    模具设计培训中心 2 分享

非凡教育开设CAD机械制图培训班,今天免费分享CAD制图五大知识点学习方法,资深的CAD制图讲师告诉你学习CAD机械制图的技巧。本文将从CAD机械制图的零件图、比例、字体、图线和尺寸标注这五大知识点来教大家怎么学习CAD制图。

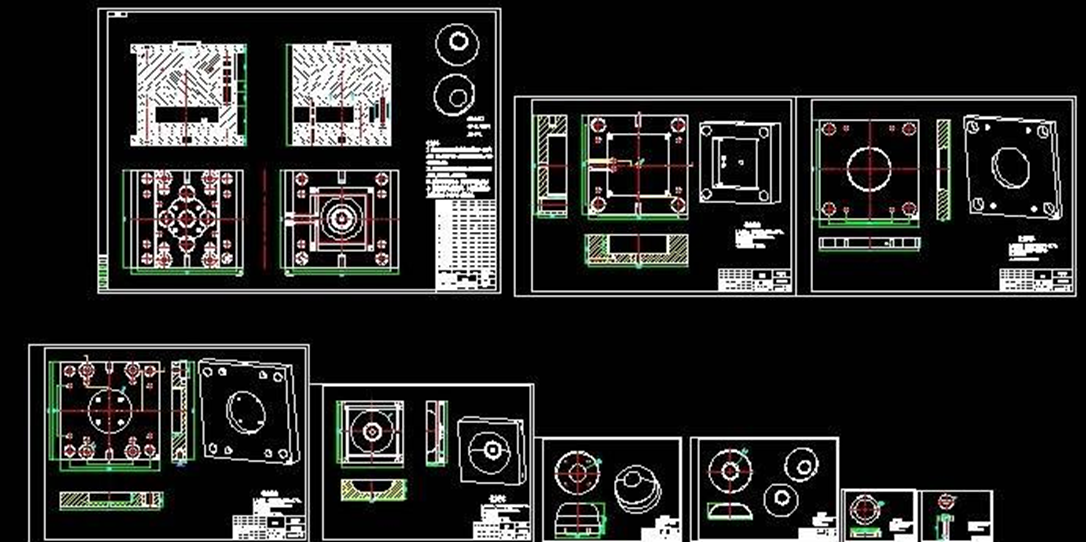

一、CAD制图中的零件图内容

1)标题栏:位于图中的右下角,标题栏一般填写零件名称、材料、数量、图样的比例,代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。

2)一组图形:用以表达零件的结构形状,可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。

3)必要的尺寸:反映零件各部分结构的大小和相互位置关系,满足零件制造和检验的要求。

4)技术要求:给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。



二、CAD制图中的比例

比例:图中机件要素的线性尺寸与实际尺寸之比。绘图时尽量采用 1 1 的比例。同一张图纸上,各图比例相同时,在标题栏中标注即可,采用不同的比例时,应分别标注。

三、CAD制图中的字体

图样中书写的汉字、数字、字母必须做到:字体端正、笔划清楚、排列整齐、间隔均匀。字体的书写成长仿宋体,并采用国家正式公布的简化字。

四、CAD制图中的图线

1 .图线型式及应用机件的图样是用各种不同粗细和型式的图线画成的。不同的线型有不同的用途,

2 .图线的画法图线的画法见下图图线在相交、相切处的画法。

五、CAD制图中的尺寸标注

1.尺寸标注的基本规定机件的真实大小应以图样上所标注的尺寸数值为依据,与图形的大小及绘图的准确度无关。

图样中的尺寸以 1 毫米为单位时,不需标注计量单位的代号或名称,若采取其他单位,则必须标注。图样中所注的尺寸,为该图样的最后完工尺寸。机件上的每一个尺寸,一般只标注一次,并应标在反映该结构最清晰的图形上。

2 .尺寸的组成

标注完整的尺寸应具有尺寸界线、尺寸线、尺寸数字及表示尺寸终端的箭头或斜线。

3 .各类尺寸的注法

线性尺寸、圆及圆弧尺寸、角度、弧度尺寸、曲线尺寸、简化注法。
