今天由非凡教育
室内设计师培训大咖浅析CDA国际室内注册设计师考试攻略解析，ICDA室内设计师证书是国际室内装饰协会认证并颁发的职业资格证。证书分为初、中、高三个等级。而上海非凡学院，做为资格证书考试考点之一，每期都会有大批室内专业学员参加考试。同学们经过一段时间的专业学习，已经具备了参与考试的能力，但是中高等级证书考试又具有一定要求，那怎样才能顺利通过考试呢？新一期的ICDA考试马上就要来临，借此机会，非凡学院
室内设计师培训大咖江老师为大家分享一些手绘部分考题的心得，望学员们能得到一些启发。
考试由手绘制图（平面图设计方案、手绘效果图）及设计理论考题两个部分组成，而手绘制图也又是考试的重点之一，那么制图规范及画面的构图就显得尤为重要。
考试纸张为A2纸，绘制两张图，平面图及效果图各一张。我给大家的意见就是把A2纸对折成A3幅面，平面及效果图各一半，大家可在草图纸上构思好平面布局方案，画出示意草图，给自己定出大体思路，之后再细致的绘制在考试用纸上。那么在标准绘图前，我们可先绘制出纸张中线，为我们的平面图做定位，此阶段会涉及到构图的一些心得。在我上课的过程中，发现有大批学员的图往往会画偏，图歪了，那么画面也难看，给人凌乱的效果。下面
室内设计师培训江老师以某商业空间为例，作图说明此步骤（图一）。

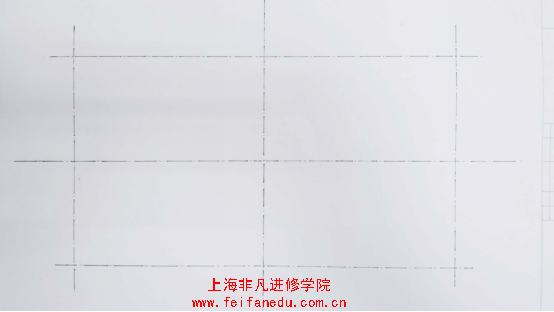

图一
绘制平面图之前，先画出纸的纵横中线，有了中线，我们能更好的把握图的位置，防止画偏，接着可画出户型的墙体结构轴线（上图矩形框架）。之后可依据结构轴线画出墙体（图二）。

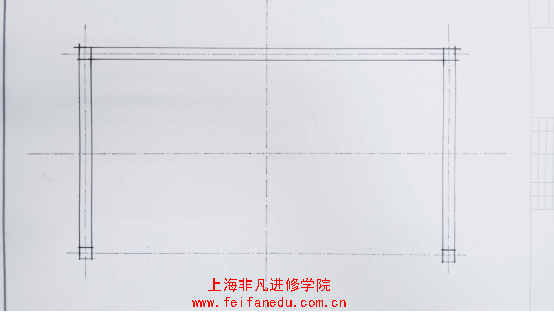

图二
墙体轴线可用细针管笔以虚线绘制，而墙体结构可用粗针管笔以实线画，这样我们可以做到画面层次清晰，接着依据之前的草图构思，把室内空间的陈设家具绘制空间内。

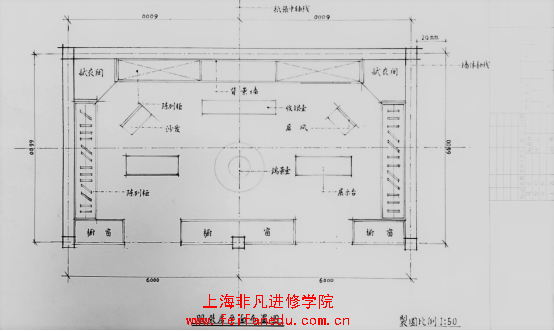

图三
绘制完整平面图时注意保持画面干净，线型粗细结合，做到轮廓线加粗，辅线画细，涉及到曲线，结合工具来画。最终效果做到线条清晰挺拔，层次分明。而一些细节部分，大家接着往下看：

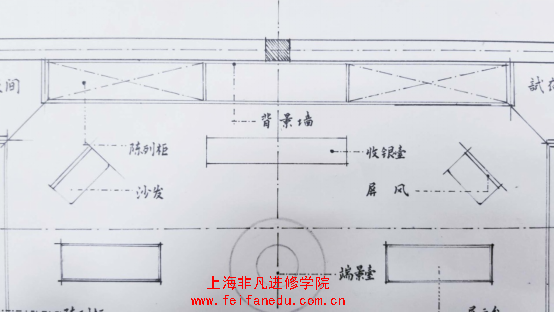

图四
标注：建筑（室内）制图有专用的标注样式，如图四，大家一定得按照制图标准来，不得随意更改。而尺寸数字标写在尺寸线中间，字体清晰易辨。也不要有涂抹痕迹。尺寸线及尺寸延伸线距标准墙体远近适中，可依据整体绘图比例作协调。
图五
结构及比例：
室内设计师培训江老师提醒大家这部分也是同学们容易出错的地方，结构表达不清，以图五为例，有涉及的材料厚度的，如板的厚度，隔墙材料的厚度，都应以双线来画，而不能以单线草草表示。陈设及家具的比例要做到与整体户型协调，此处分享我自己把握比例的小技巧：每件家具都有尺寸，而每件家具都去换算成制图尺寸，势必会花费更多的时间。而墙体是一个好的参考对象，在我们画家具时，可以参考墙体，这样只需结合墙体厚度，去画家具大小，这样会大幅度提高我们的作图速度，同时也能做到比例协调。
图六
文字注释：这又是极大影响图纸效果的一个往往被同学们忽视的部分，在手绘施工图中，文字字体要求的是仿宋体。在电脑绘图没有普及的年代，各制图高手的手写仿宋体，也是一绝。而当今电脑普及，手写字体不再像早期要求那么高，但也不能马虎，我们尽量要做到字体大小一致，笔画及字形端正，结合引线的使用，让注释与注释保持纵横对正，这样能极大提高图纸的细腻度。
接下来是效果图部分。同样在绘图前，先绘制出纸张中线，辅助我们做构图上的定位。中线画好后，可选适当角度及透视类型，用铅笔画出简单空间结构，让我们有前期的空间感（图七）。

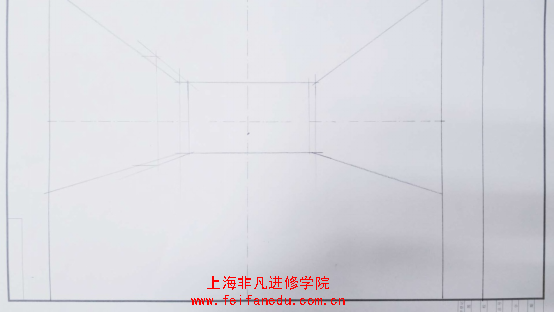

图七

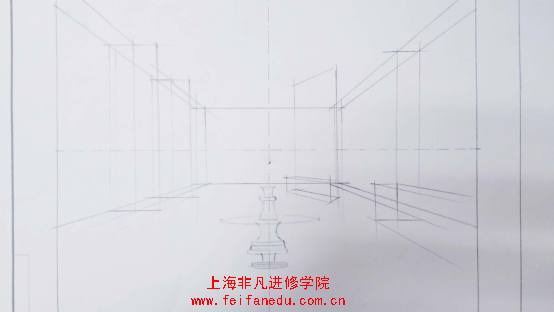

图八
根据平面布置图上的陈设布置，用铅笔画出各陈设的透视立体框架，这一步非常关键，在这一步，同学们一定要协调好家具的位置及比例大小，此处没有协调好，后面画出的空间就会出现各种问题，透视不正确，比例失调等都会出现。此处，透视框架不需画的过于详细，这一步的目的是让我们有个大概的空间效果，同样也因为线框简单，我们能更好的发现问题，调整起来也很简单。直到一切妥当之后，我们可以用针管笔画出家具陈设的细节。这步大家应做到一点，慢工出细活，好作品都是要精细打磨。

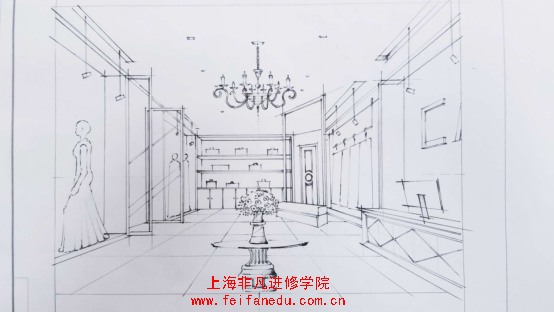

图九
在效果图中，做到近实远虚。近处家具结构尽量多刻画细节，如图九中的景观植物台，顶上的吊灯及模特。远处的家具陈设可简单刻画轮廓，这样更能凸显室内的空间感。
图十

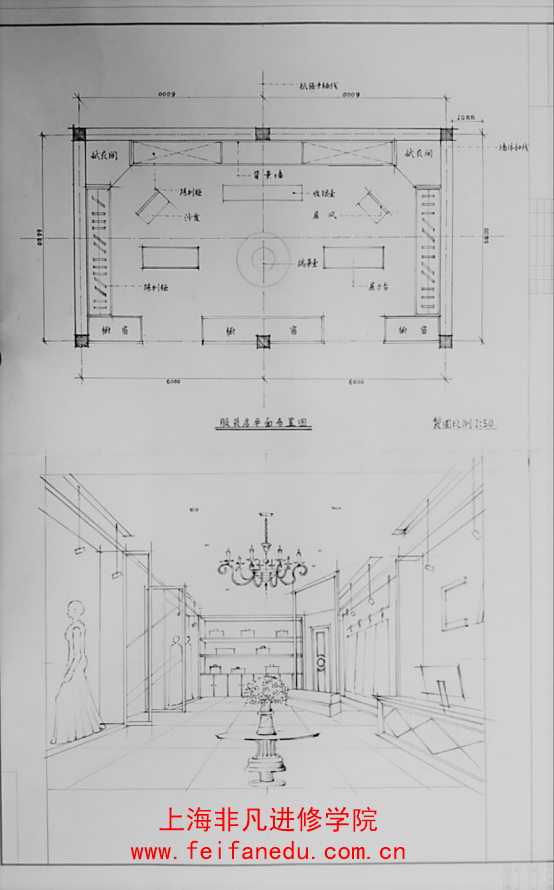

当我们把平面图和效果图的线稿都完成后，摊开A2纸，呈现出两张图在A2纸上的布局，大家可做参考。
后期剩下上色处理，可依据设计的风格，选择适当的颜色去表现空间，做到用色严谨，色彩不宜过多。
图十一
图十二
之上，就是我对于ICDA手绘制图考试部分的一些分享。希望同学在考试之前上好专业课，打下良好的基础，在考试中就能轻松发挥，体现出自己的应有水平。这次
室内设计师培训江老师的分享也希望能给各位同学一些思路，把图画好。同时也希望各位同学时常关注上海非凡学院公众号，里面有学院的一些动态及各专业的精品文章，可供大家学习。
