在上篇，非凡教育
室内效果图培训的江老师给大家带来了
室内手绘中平行透视的画法。把手绘中使用非常广泛的透视技巧给大家做了较详细的分解，让刚刚接触并学习手绘这种表现技法的入门学者有了更加清晰的制图思路。当然，手绘中的透视不仅仅只有这一种，大家可以把平行透视作为透视学的基础。
在我们日常手绘中，使用平行透视画室内空间，始终感觉画出的空间呆板，不够生动活泼，和人们真实观看场景有些区别，归根到底，还是平行透视自身的特点所决定的。平行透视在取灭点的时候过于居中，所表现的家具陈设过于端正，这样就会造成上述透视所形成的缺点。
今天还是
室内效果图培训的江老师给大家带来了另一种透视的画法技巧---成角透视（两点透视）。正好可以弥补平行透视画出的空间呆板的印象。让大家的设计能更加生动的活跃于纸面。
图：1

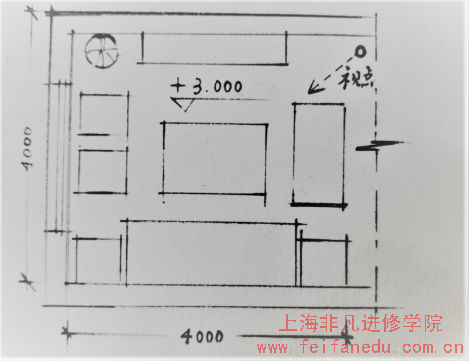

以上图的平面客厅作为绘制对象：客厅层高3米，宽4米，里面布置有一套沙发组合及电视柜植物等。我们定视点于电视柜旁边，斜看向窗户边角落（此墙角高度线称为真高线）。绘图第一步，即画出真高线。
图：2
在绘图纸上居中画出真高线，分3段表示层高3米。在1米高度画出视平线（依据情况，视平线可随绘图作者要求做相应调整，但必须水平）。在真高线两端，视平线左右各定出消失点VP1和VP2。（VP1和VP2距真高线距离可不必相等）。之后用两边消失点连接真高线上下两个端点画出空间墙角线及顶角线。
图：3
图：4
这一步是关键，参考客厅平面图，沙发边柜距墙角4米，那我们需要在墙角线找出4米这个点，从这个位置往内画出家具，那
室内效果图培训班的同学们该如何去寻找此点呢？这也是这一步的难点所在。当然，我们会有些具体的方法帮大家去解决。步骤如下：

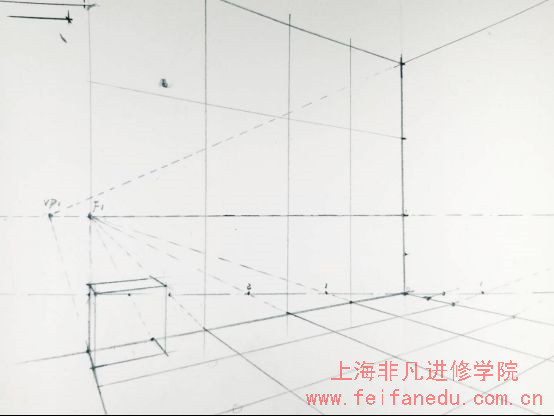

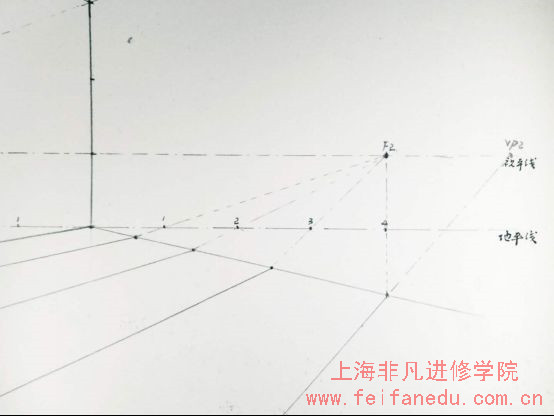

1：在真高线下端画出地平线，在真高线两端地平线上分别定出4段的尺寸点，每段表示1米（注意每段与真高线上的段长要保持一致）。
2：在4米尺寸点上方，视平线上定出辅助点F1及F2。
3：分别用左右两边辅助点连接地平线上的4个尺寸点，画线与地脚线相交。得出4个点，那么每个点之间相距为1米，此方法也符合透视中近大远小的特点。
4：用消失点连接墙角线上的4个交点，分别在地面画出4条射线，此时地面网格线出现，每格为1平方米。

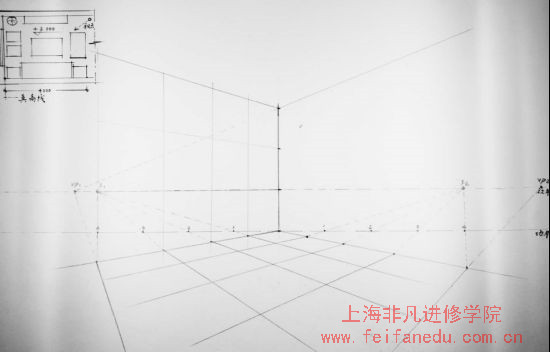

5：用墙角上的4个交点，在墙面画垂直线。再用左右两边的消失点连接真高线上的3米尺寸点画线，可画出墙面网格线，每格为1平方米。
图：5
在相应位置，可以开始画出家具的框架，在画的时候要注意家具的实际尺寸。如上图，沙发边柜尺寸我们定为长宽高各为0.5米，依据地面和墙面网格线，画出相应的线长，这样我们才能准确把握家具的尺寸比例。
图：6
图：7
依据

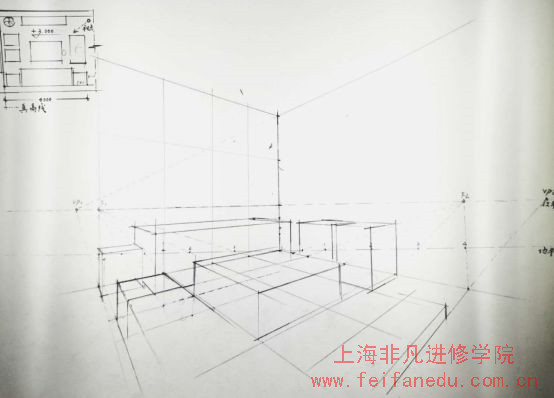

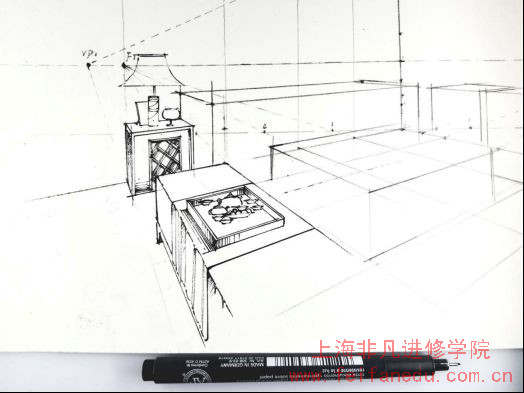

室内效果图培训班江老师上述方法，从近处往远端画出室内各件家具的框架，画的时候注意家具框架的遮挡，前面家具会遮挡后面的家具，所以部分线可以无需画出来，线太多会干扰绘图作者的视图，防止画错透视。
图：8
图：9
图：10

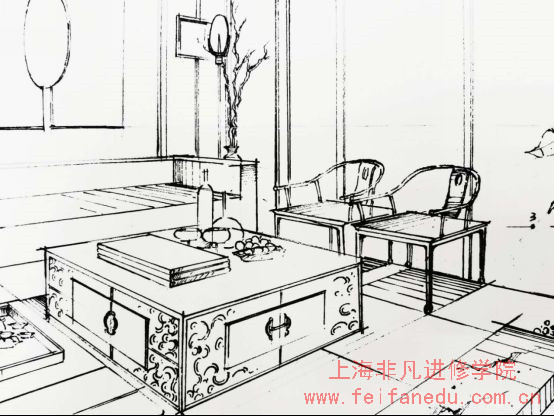

当室内主要家具的框架都完成后，绘图作者可以根据需要，画出家具的丰富细节造型。
图：11
最后，
室内效果图培训江老师提醒同学们一定要记得刻画出家具的明暗关系及地面的投影，这样的空间会更加立体。

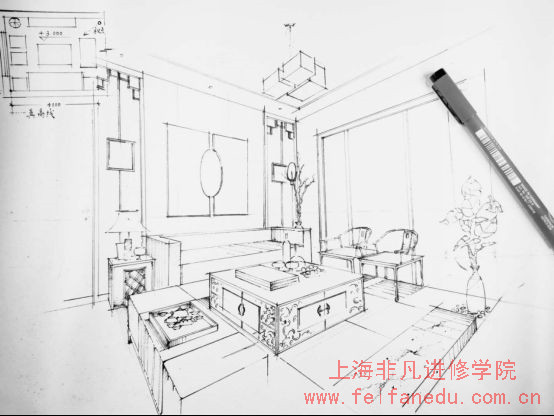

上面这张客厅，就是通过成角透视的原理表现出来的，大家可以对比平行透视，感受下两种不同的透视，在空间表现上的特点，今后在设计工作中，我们可以根据空间的类型不同，可选择更为合理的透视类型去表现，让我们的设计方案更加出彩。
