Sketchup是设计工作者非常喜爱的一款3维软件，其中文名也被设计者称之为“草图大师”。因其极具表现力，且风格独特，再加上灵活易用，所以被广泛运用于建筑、景观、室内设计等领域，成为设计师表达设计，传递设计理念的一款重要软件，其相对于传统手绘和3D MAX等表现手法还是有很大区别。Sketchup更多的是辅助设计师在做设计时的方案推敲和快速表达（这也是为什么它被称为草图大师的由来），可以反复调整设计过程中的造型、结构、尺度和尺寸。而传统手绘仅做设计理念的传达更具优势，3D MAX则更倾向于产品照片级别的表现，在快速表现上，稍弱于草图大师。



所以，作为设计人员来说，能掌握Sketchup的建模技巧，能更好的帮助设计师在工作时去推敲设计。下面，就由上海非凡学院草绘大师培训专业的江老师，给大家带来景观SU建模课程的一个案例分享，让大家更好的了解Sketchup软件的运用。

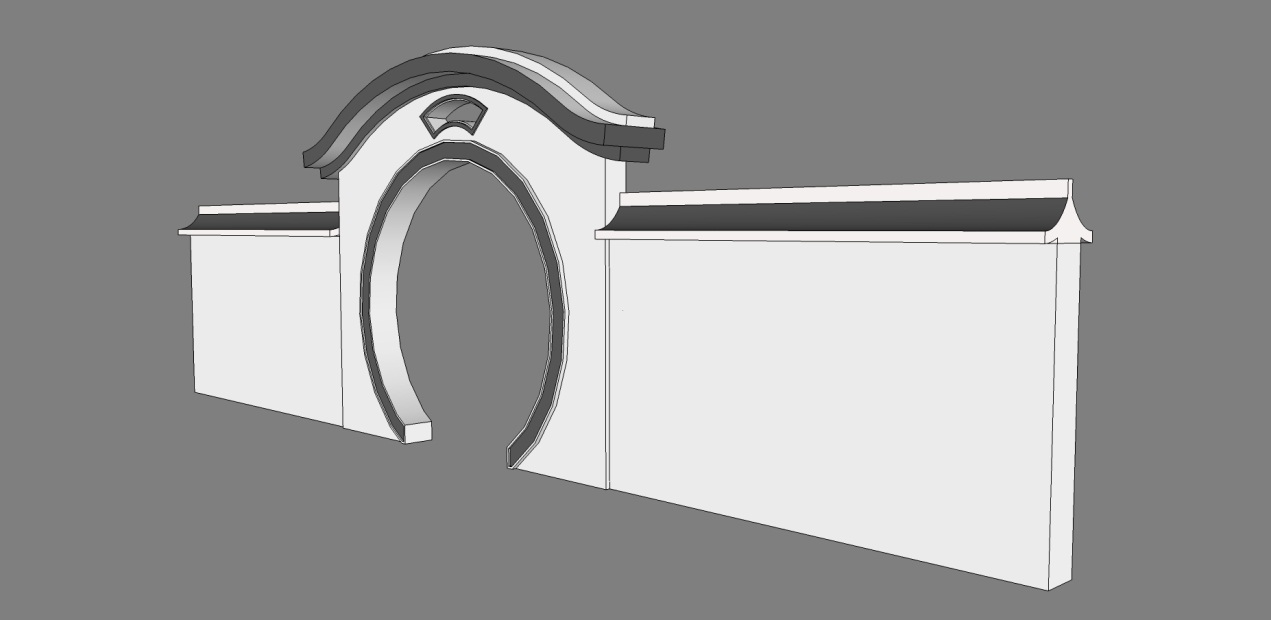

此案例为一面中式景墙的制作，在建模过程中，会涉及大量Sketchup的基本绘图工具的运用，以及一些Sketchup软件的绘图逻辑。下面是做好的参考效果：

建模思路分析：在建模过程中，可把整面墙体分为3个部分，中间的月洞门及两侧的景墙。而在绘图过程中需协调好门洞尺寸及月洞门的造型细节，这是此案例的一个难点，而两侧的景墙会相对简单。下面我们把建模过程分步展示出来；

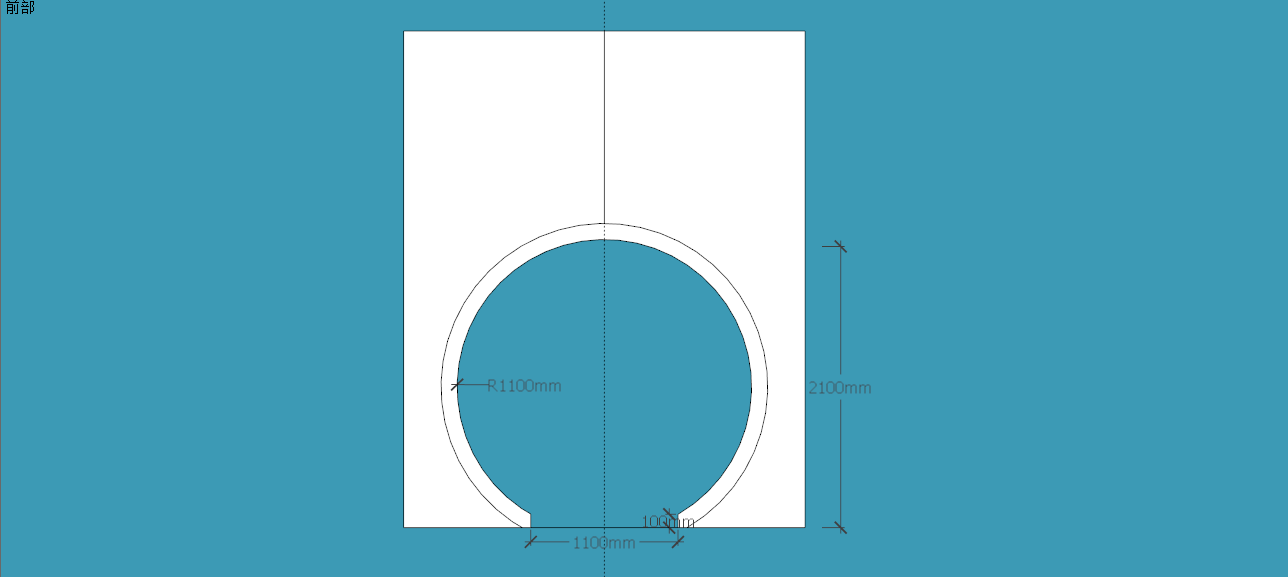

1：打开SU后在相机工具中切换为平行投影，视图改为前视图。可依据需要尺寸画出月洞门正立面。

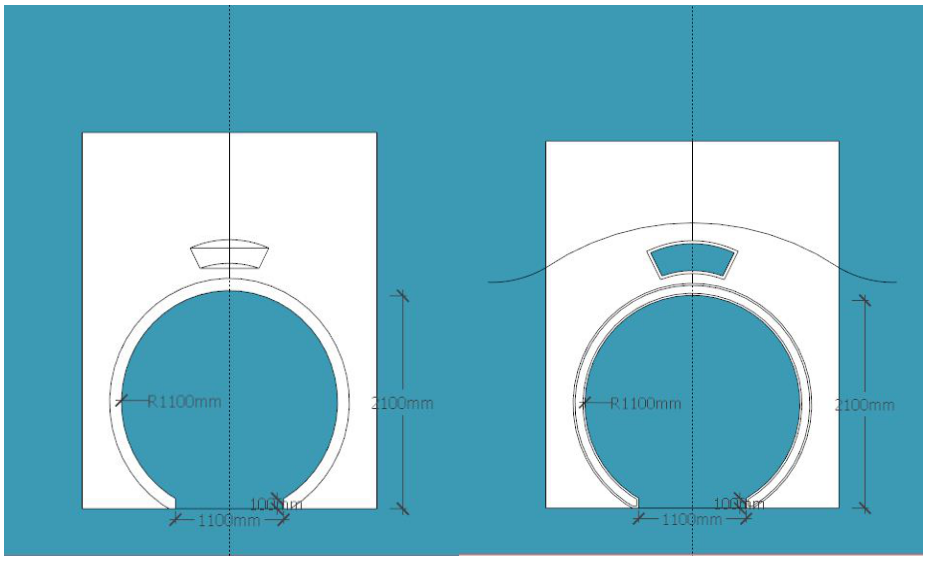

2：绘制中心辅助线，运用弧形工具（a）洞上的扇形窗口及顶部的弧形造型。这一步要特别注意，因SU中没有正交模式，所以尽量在平行投影模式下画，防止弧形不与面贴合。

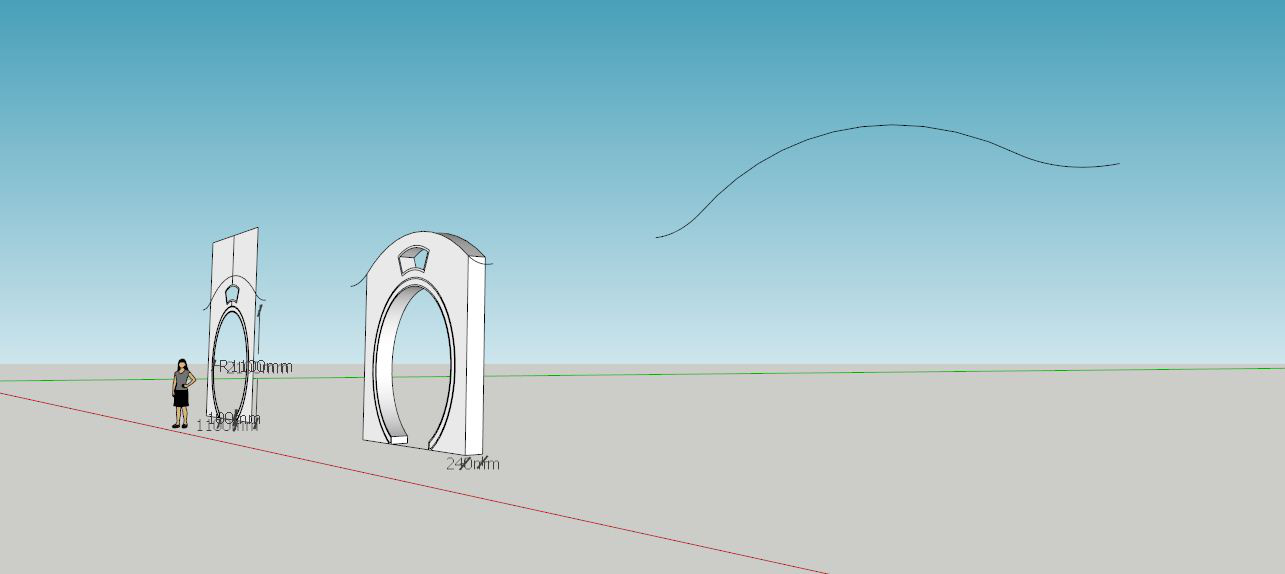

3：通过推拉工具（p）拉出墙面厚度，同时复制出顶部的弧线，为之后的顶部造型做路径跟随，预留出路径。

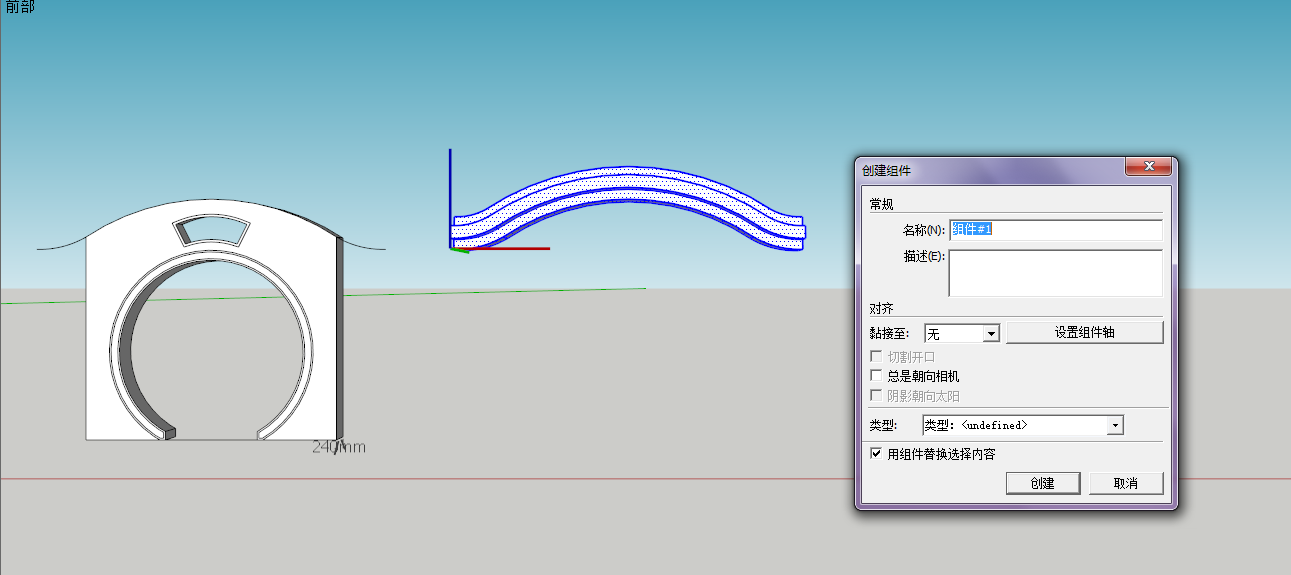

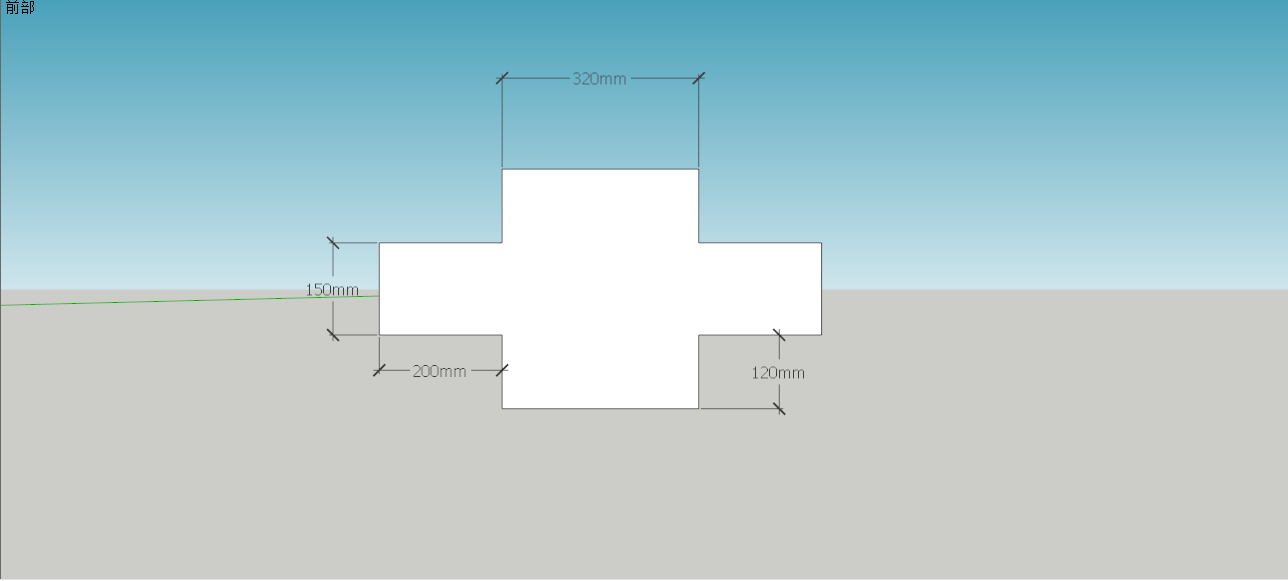

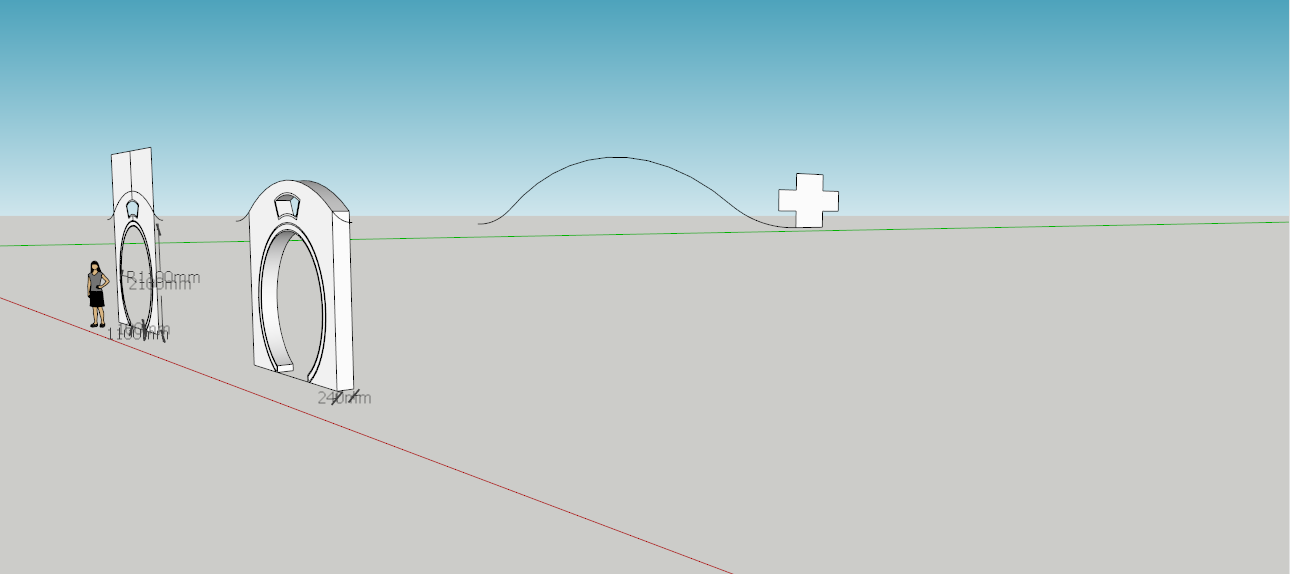

4：画出顶部造型的截面，尺寸参考如下，通过移动（m）结合路径和截面，之后可以通过路径跟随工具放样出顶部的弧线造型，放样后做成组件或群组。

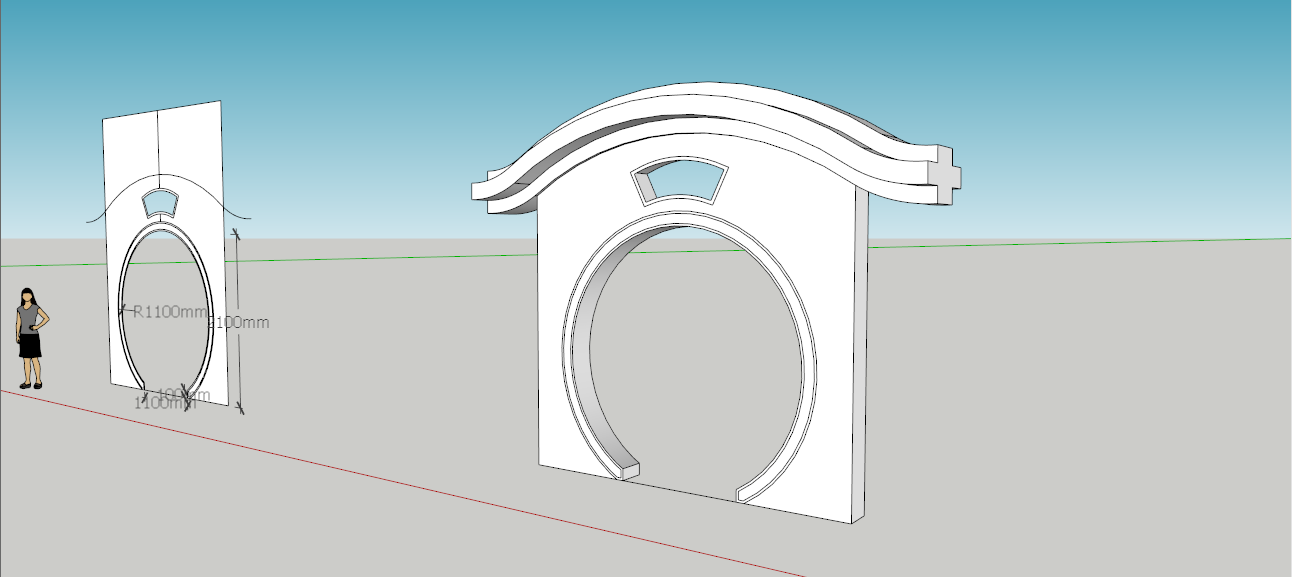

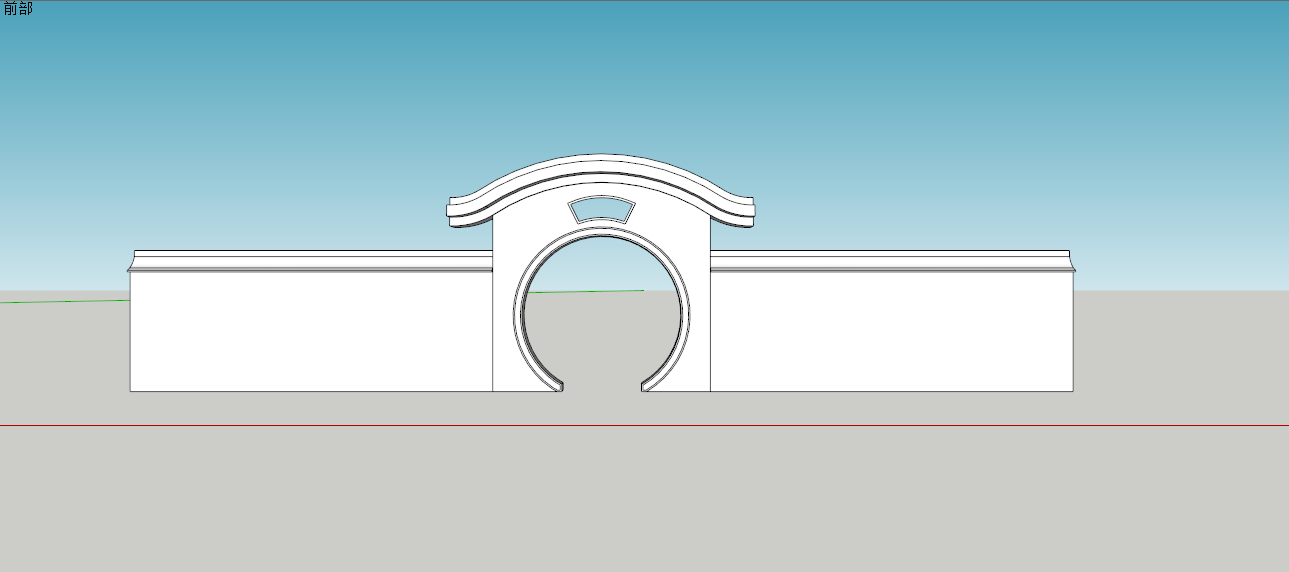

5：通过移动（m）将月洞门和弧形门头结合。

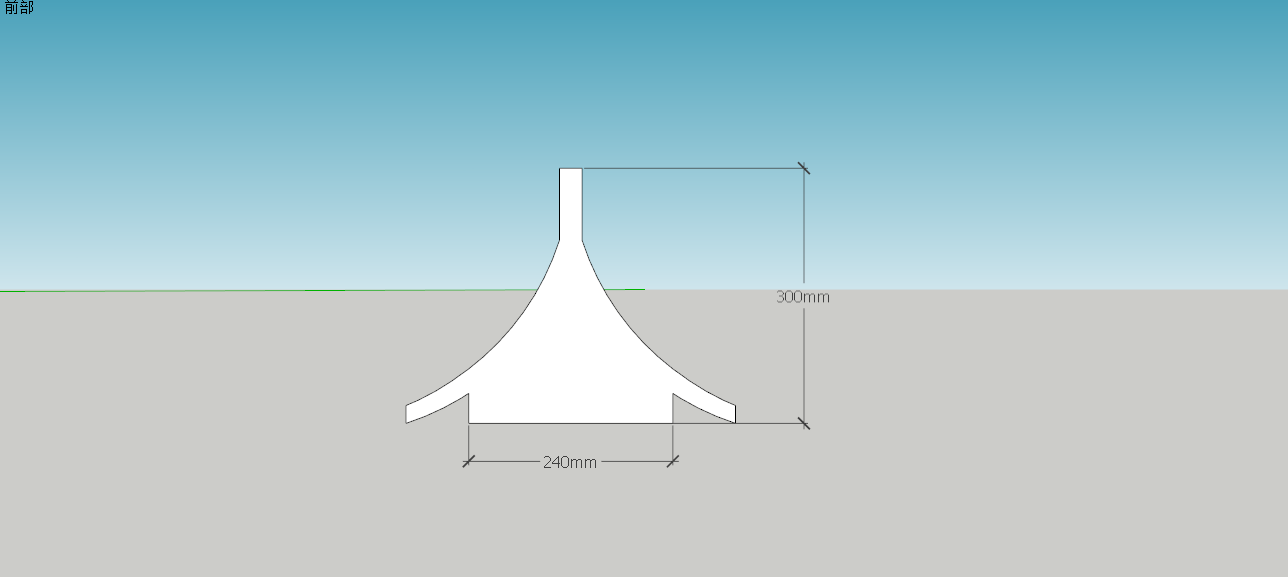

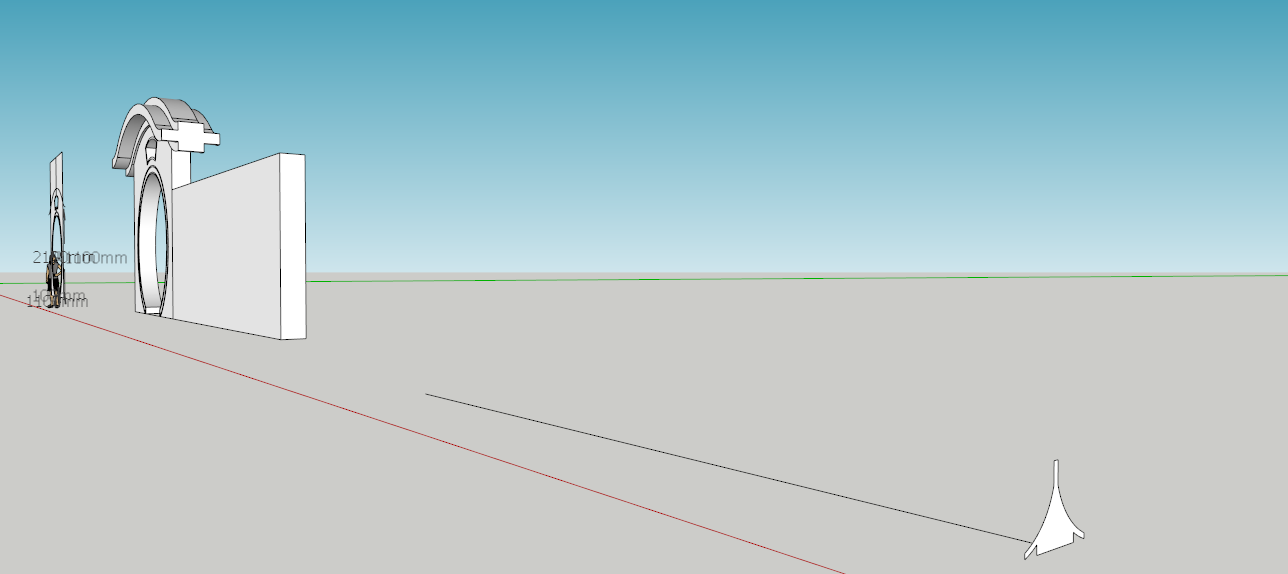

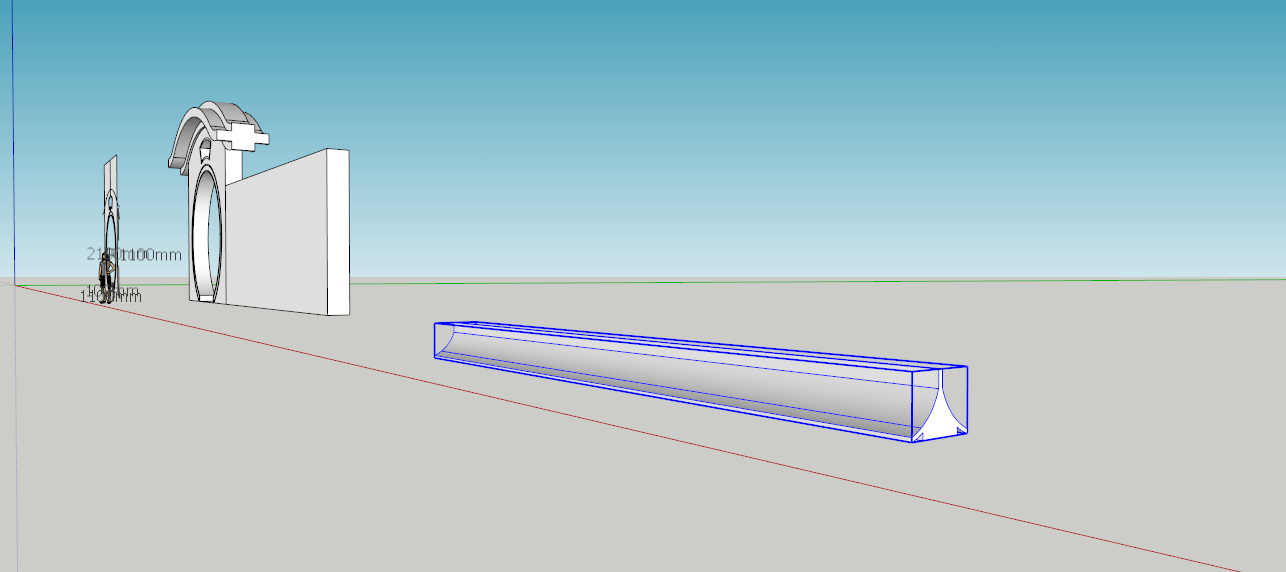

6：画出侧墙截面，并画出成5000的直线。通过路径跟随工具画出侧墙顶部造型，做好之后，做成组件或是群组。

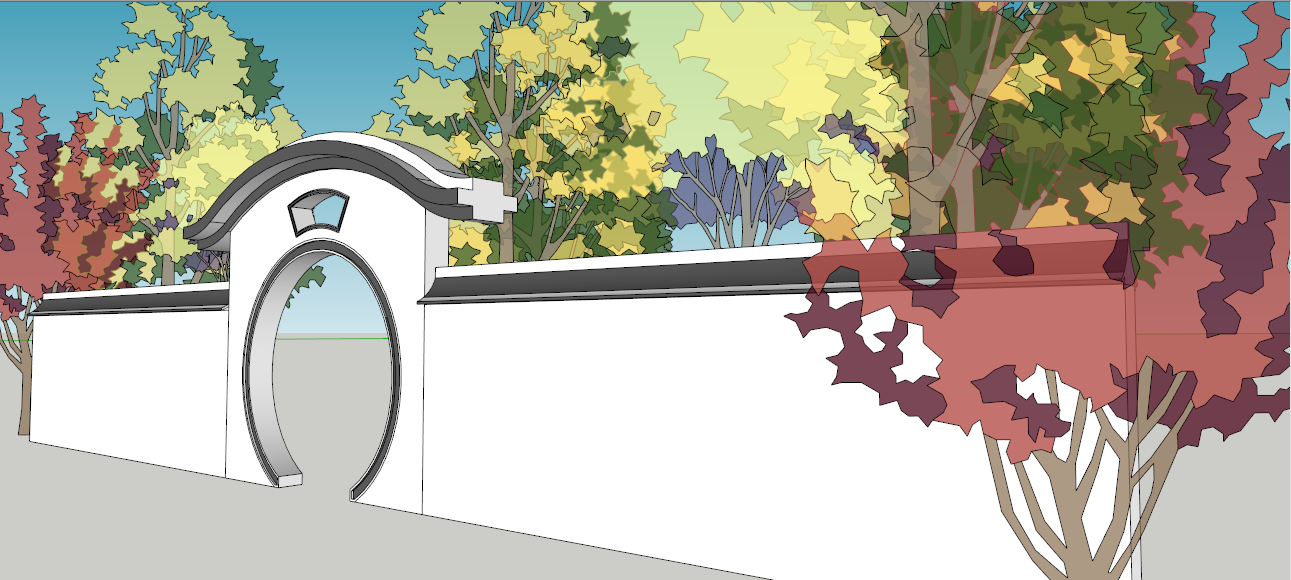

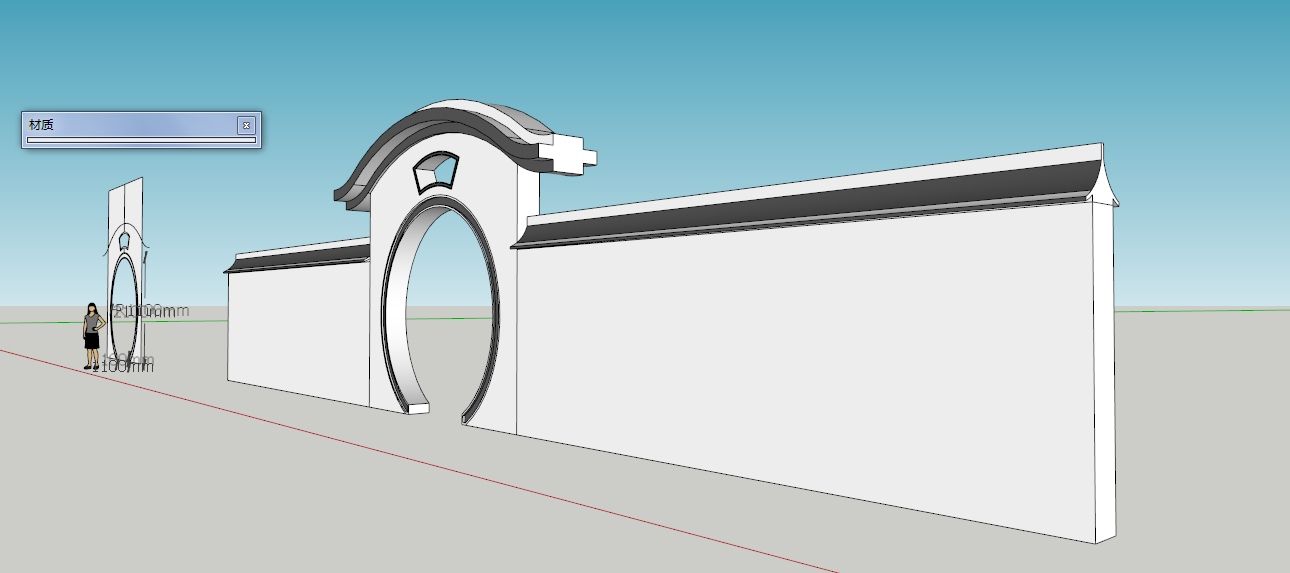

7：通过复制，将两侧墙体分别与中间月洞门结合。之后可通过材质工具（b）贴上适合颜色，并依据需要搭配些配景。

之上，是此景墙的建模过程，大家可以看到，Sketchup在做快速表现方面极具优势，能在短时间内，帮助我们建造出设计师所需的造型设计。希望广大热爱设计的同学们，都能够熟练的掌握这一表现技巧，为我们的设计表现带来更多的展现手段。
