室内手绘效果图培训老师在前几期的文章中为同学们详细讲解了手绘中的
平行透视和
成角透视。发现同学们对这两种透视的理解也比之前更好，大家对于整体框架的透视把握，基本做到了准确无误。这是一种非常好的现象，手绘中，线条是灵魂，透视是根骨，在空间快速表达时做到骨正柔筋，这样的设计图才能赋有感染力。在莘莘学子中，也不乏有一些对于透视有独特见解的学员，时常与我探讨，乘此机会，
室内手绘效果图培训老师江老师以一点斜透视作为案例，为大家分享斜透视的绘图技巧，以承上篇。
其实透视类型有很多：平行透视、成角透视、一点斜透视、三点透视等，还有如 【清明上河图】用的是散点透视。而室内效果图常采用的就是前三种，一点斜透视也是最符合我们看到的室内场景的视角。无论哪种透视类型，它们都有很多相同点，大家在学习过程中，需做到举一反三，融会贯通。下面我以卧室空间作为对象为大家讲解一点斜透视的绘图步骤及技巧。

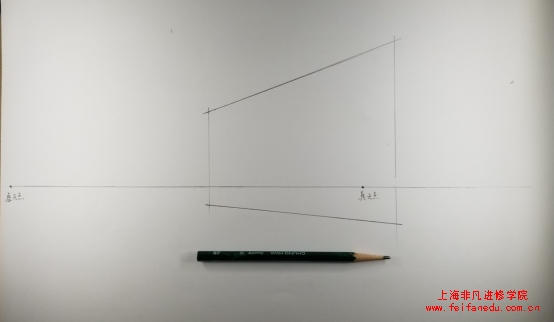

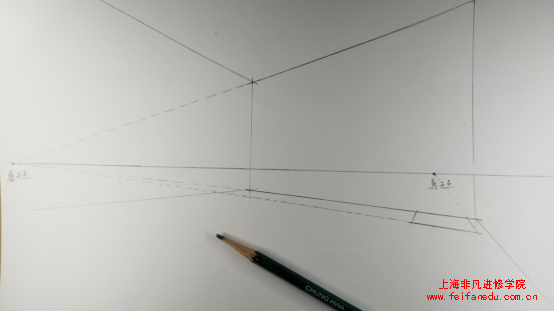

室内手绘效果图培训老师觉得与平行透视不同的地方在于，平行透视对立面的墙是不发生透视形变的，而斜透视的对立面墙因视点的位置，会出现透视形变，矩形变梯形。（参考上图）绘图之前，先定出墙体左右两侧垂直高度线，视平线在墙面中心偏下，之后确定真灭点及虚灭点，根据虚灭点定出墙体上下角线。这也是很多同学容易画错的一步，习惯把上下边线画成水平线或是依据自己的喜好随意定角度，这些都是不正确的。

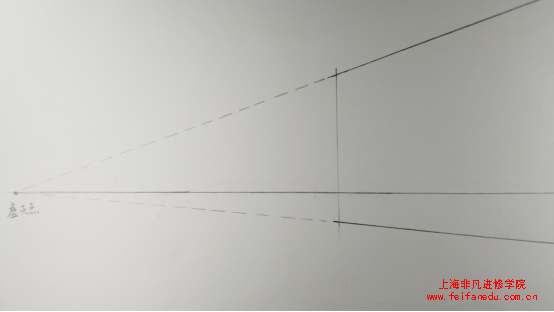

上下边线延长汇集在虚灭点，此步是关键，包括空间中的家具等物体，也需根据虚灭点和真灭点来绘制，为了大家能更好的理解，可以参考成角透视原理。

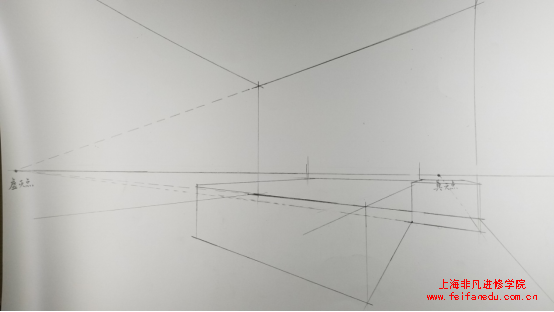

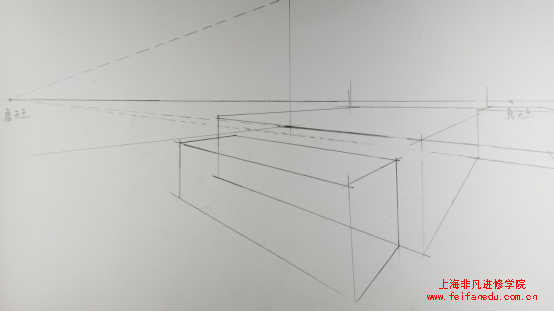

在上图中可以看到，卧室里的家具透视是用成角透视原理定出来的，依据我对于透视的理解，一点斜透视是结合了平行透视和成角透视的第三种透视类型，表现的空间更加灵活，更符合人们的观看习惯。
室内手绘效果图培训老师提醒同学们绘图过程中，除了透视要把握好外，物体与空间的比例，物体与物体之间的比例都需协调好，这些都离不开要大量练习，平时同学们也要多观察各种不同类型的空间，理解空间，这些都能提高我们的手绘水平。

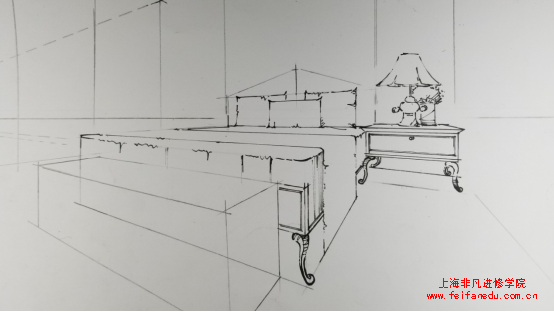

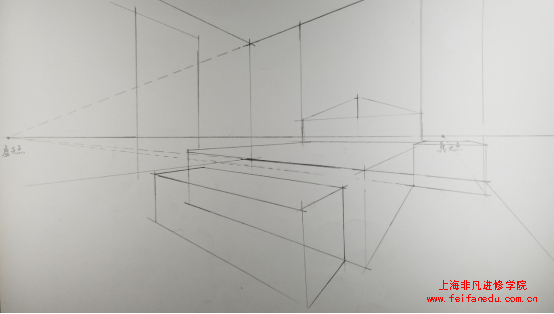

依据上图的步骤，画出卧室里的家具：床，床头柜，床尾凳，以及墙面的造型结构。画到这步，大家可能已经发现，如果我们把右侧的那面墙体忽略掉，剩下的部分完全就是利用成角透视画的，这也就是我为什么在前文中提到的，一点斜透视是结合了平行透视和成角透视的第三中透视类型了。图中唯一一次仅用到真灭点的就是在画顶地脚线时，其他步骤都需利用真灭点和虚灭点一起来画物体。

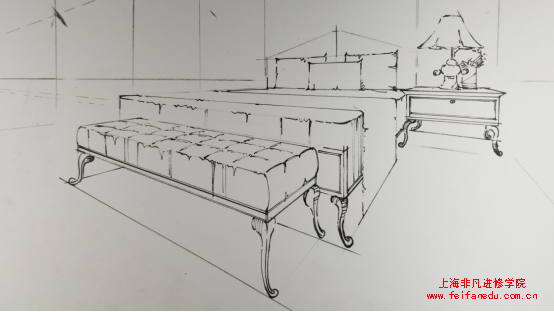

当我们制定好家具框架后，剩下的就是用针管笔去刻画细节，做到线条流畅，落笔肯定。切记反复涂改。

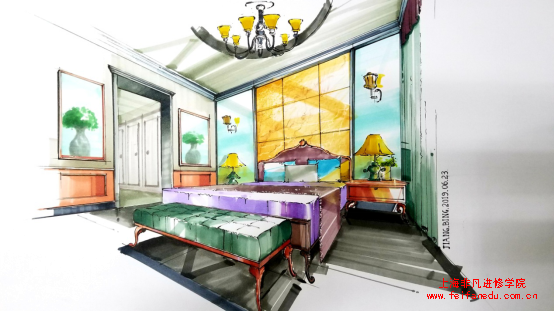

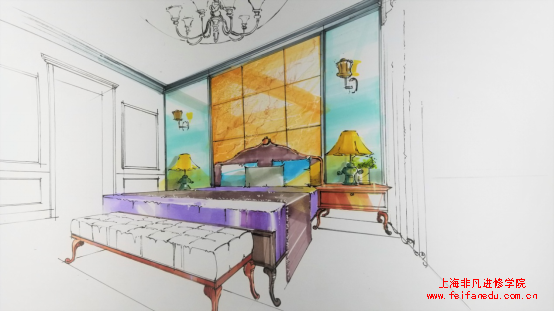

当我们按照上图的步骤，由近至远，由右至左完成整个场景后，一张卧室空间出现在了我们面前，此为一点斜透视。
室内手绘效果图培训老师觉得这种透视角度，非常符合我们平时所看到的场景效果，它表现出来的空间活泼，不呆板沉闷，弥补了平行透视的缺点。同时空间的完整度又比较高，空间的各个界面都会顾及到，没有缺失，此又弥补了成角透视的不足。

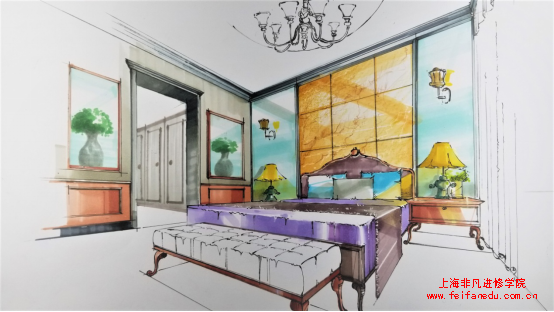

最后，也给大家提供色彩表现步骤，给临摹的同学作为参考。通过上文的分析讲解，一点斜透视是设计师做空间表现的常用透视类型。它可以画小场景，也善于表现大空间，它少了呆板匠气，而又多了些灵动气息。
室内手绘效果图培训老师希望同学们好好理解学习这种透视，加强自己更丰富的表现手法，为今后的方案表现打好基础！
